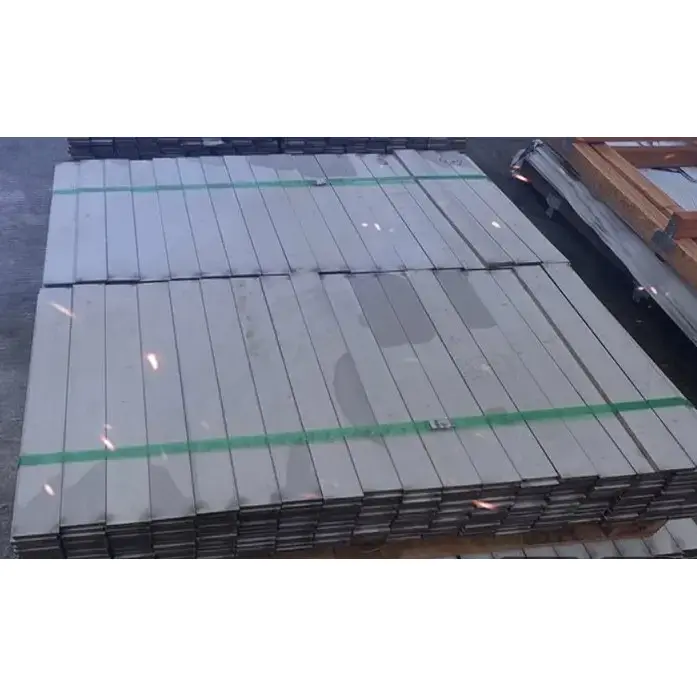

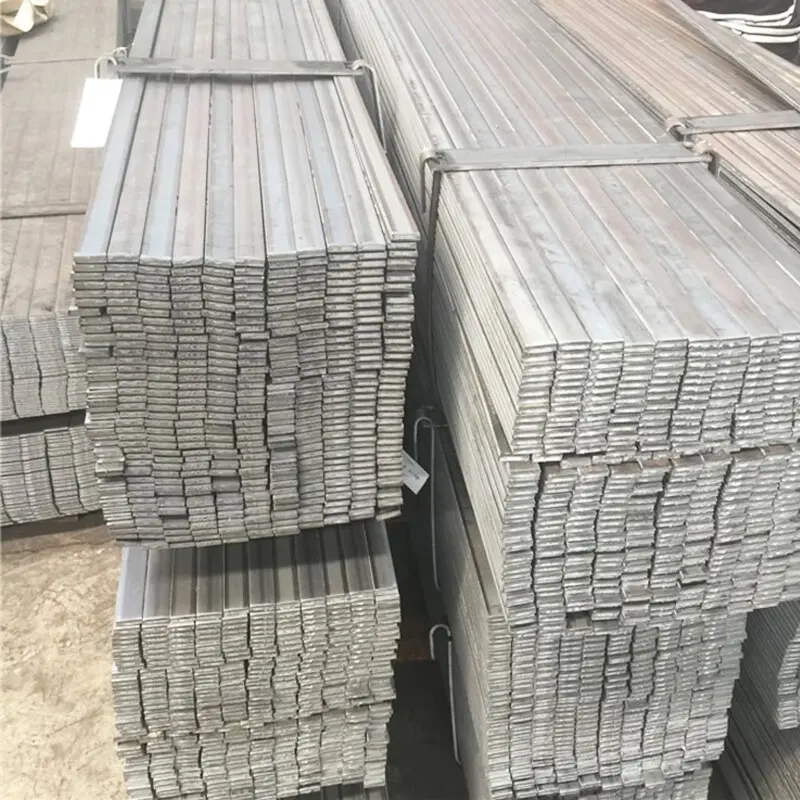

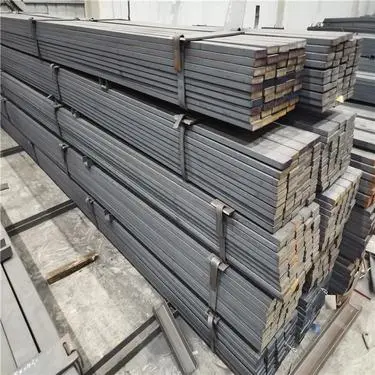

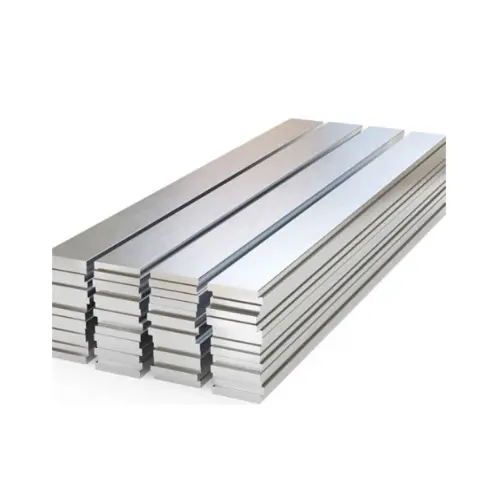

Горячекатаные плоские стальные стержни для строительства имеют прямоугольное поперечное сечение с закругленными краями. Они соответствуют стандарту GB/T 704-2016 и в основном изготавливаются из стали Q235B или Q355B. Технические характеристики варьируются от 12 до 300 мм в ширину и от 3 до 60 мм в толщину при стандартной длине 6, 9 или 12 м.
1. Поперечное сечение представляет собой длинный плоский прямоугольник, ширина которого значительно превышает толщину. Он обеспечивает умеренную устойчивость к изгибу и боковую жесткость с четкой несущей осью, что делает его идеальным для применений, связанных с однонаправленными нагрузками, натяжными стяжками и зажимами.
2. Обычно изготавливается из углеродистой конструкционной стали, материал однородный и прочный. Он стабильно работает при статических и незначительных динамических нагрузках, устойчив к хрупкому разрушению.
3. Он имеет малый собственный вес относительно своего поперечного сечения и высокую эффективность использования материала; при использовании в качестве соединителей или натяжных стяжек он эффективно снижает общую нагрузку на конструкцию.
1. Плоские поверхности и однородные края обеспечивают отличную посадку, что позволяет устанавливать заподлицо с конструктивными элементами. Он подходит для таких применений, как зажимы, кромкооблицовка, армирование и натяжные стяжки.
2. Тонкий профиль и простая форма позволяют гибко размещать его, что позволяет адаптировать его к нестандартным площадям и ограниченным строительным пространствам.
3. Широкий спектр модульных спецификаций, предлагающих различные комбинации ширины и толщины, позволяет выполнять настройку на месте и обеспечивает высокую универсальность.
1. Он демонстрирует отличные характеристики как при горячей, так и при холодной обработке. Его можно легко разрезать, сверлить, согнуть, прокатать, сварить и штамповать без необходимости использования сложного оборудования. 2. Различные способы соединения: в основном соединение осуществляется сваркой внахлестку или встык, но также может быть закреплено болтами или заклепками; Изготовление соединения простое.
3. Длины можно отрезать по мере необходимости с минимальными отходами материала; удобна обработка небольших деталей или деталей неправильной формы.
1. На горячекатаной поверхности после прокатки сохраняется прокатная окалина; могут применяться такие обработки, как горячее цинкование, холодное цинкование, покраска или чернение. После обработки для защиты от коррозии он пригоден для использования в помещении, на открытом воздухе, во влажной или открытой среде.
2. Механические свойства остаются стабильными в стандартном диапазоне температур от **-20°C до 250°C** без значительного ухудшения характеристик.
1. Простые производственные процессы и крупномасштабное производство обеспечивают низкие цены и достаточную доступность запасов, что делает его очень экономичным базовым структурным профилем.
2. Разделяется на горячекатаный плоский прокат и холоднотянутый плоский прокат:
1. Горячекатаный тип: имеет прокатную окалину на поверхности; умеренная точность размеров; подходит для общего машиностроительного применения.
2. Холоднотянутый тип: высокая точность размеров и гладкая поверхность; подходит для точной сборки и механических компонентов.
1. Слабая устойчивость к боковому скручиванию и опрокидыванию; непригодны для использования в качестве основных несущих балок или колонн самостоятельно; обычно используются в качестве вспомогательных компонентов.
2. Более тонкие плоские стальные профили имеют плохую устойчивость к локальным ударам и склонны к изгибу или деформации при чрезмерных нагрузках.
3. Подвержен быстрой коррозии, если оставить его на открытом воздухе в течение длительного времени без защиты от коррозии.
1. Соединительные детали стальных конструкций.
Горячекатаные плоские стальные стержни могут служить в качестве связующих стержней, усиливающих пластин, соединительных пластин и элементов жесткости между стальными балками, колоннами, двутавровыми балками и квадратными/прямоугольными полыми секциями. Они повышают общую устойчивость конструкции и являются обычными вспомогательными материалами для соединений стальных конструкций.
2. Закладные детали и компоненты
Используется для изготовления закладных плоских стальных пластин, закладных связующих элементов и заземляющих полос; широко применяется в проектах встроенных компонентов для фундаментов, стен и кровли зданий.
3. Системы ограждения и обрезки кромок
Используется для обрезки кромок и оклейки окрашенных стальных панелей, стен, крыш и дверных/оконных проемов; также используется для прижимных планок, каркасов для герметизации кромок, защитных полосок для стыков панелей и компонентов герметизации/водоблокировки. 4. Аксессуары для труб и оборудования
Хомуты для труб, зажимы для кабелепроводов, ремни-кронштейны, ленты для крепления оборудования и ленты для крепления проводов; используются для организованного крепления труб и кабелей.
5. Заземление электропитания и молниезащиты
Заземляющие плоские шины, молниезащитные токоотводы и полосы уравнивания потенциалов для зданий, заводов, электрораспределительных помещений и специализированного оборудования; материалы, соответствующие стандартам электроэнергетики.
6. Ограждения, поручни и переходы/лестницы.
Отделка края ступеней лестницы, полосы усиления перил, простые поперечины перил и противоскользящие полосы платформы.
7. Механическая и аппаратная обработка.
Штампованные детали, корпусы малогабаритного оборудования, принадлежности для инструментов, комплектующие фурнитуры, детали сельскохозяйственной техники, а также резка/обработка небольших нестандартных деталей на заказ.
8. Временные объекты муниципальных и строительных площадок.
Арматура, стяжки лесов, временные опорные конструкции и конструкции оснований знаков.
1. Проектирование стальных конструкций: вспомогательные материалы для промышленных предприятий, сборных зданий, стальной кровли и систем облицовки стен.
2. МиО здания (механическое и электрическое оборудование): заземление электрической молниезащиты, опоры для труб сантехники/ОВК и системы крепления кабелепроводов.
3. Энергетика: Заземление и токопроводящие соединения подстанций, распределительных помещений и наружных энергетических объектов.
4. Муниципальный и транспортный сектор: дорожные ограждения, ограждения, автобусные остановки и компоненты муниципального ландшафта.
5. Машиностроение: оборудование общего назначения, строительная техника, сельскохозяйственная техника и обработка комплектующих.
6. Судостроение и навесные стены: усиление компонентов корабля, отделка кромок архитектурных навесных стен и дверных/оконных подрамников.
· Горячекатаный плоский прокат: экономичность при наличии большого количества запасов; подходит для общетехнического применения, в первую очередь для структурных связей, закладных деталей, заземления и отделки кромок облицовки.
· Холоднотянутая плоская сталь: имеет точные размеры и гладкую, чистую поверхность; подходит для точного оборудования, компонентов, требующих высокого эстетического качества, и точной сборки.
· Горячеоцинкованная плоская сталь: устойчива к коррозии и ржавчине; предпочтителен для наружных, открытых или влажных сред, а также для проектов молниезащиты. Ключевые параметры производительности
Стандарты: GB/T 704-2016 «Горячекатаная плоская сталь», GB/T 34374-2017 «Холоднотянутая плоская сталь».
|
Марка материала |
Предел текучести ReL (МПа) |
Предел прочности Rm (МПа) |
Удлинение после перелома |
Сценарии применения |
|
Q235B |
≥235 |
375～500 |
≥24% |
Общее машиностроительное использование, соединительные элементы, кромочная отделка, обычные закладные детали, пластины заземления. |
|
Q355B |
≥355 |
470～630 |
≥21% |
Усиленная арматура, несущие соединительные пластины, арматура механического оборудования. |
Общие физические параметры
· Плотность: 7,85 г/см³
· Модуль упругости: 2,06 × 10⁵ МПа.
· Рабочая температура: от -20°C до 250°C.
1. Метод обозначения
Ширина × Толщина (мм); Примеры: 50×5, 80×6.
2. Основные диапазоны размеров
· Ширина: 12–300 мм
· Толщина: 3–60 мм
· Стандартная длина: 6м, 9м, 12м; нарезка по длине возможна по запросу
3. Размерные допуски
· Сталь горячекатаная плоская: Ширина ±1,0 мм, Толщина ±0,5 мм.
· Холоднотянутая плоская сталь: более высокая точность; допуск ширины/толщины ≤ ±0,3 мм
4. Формула теоретического веса
W (кг/м) = Ширина (мм) × Толщина (мм) × 0,00785
5. Общие характеристики и вес на метр.
|
Размер (Ширина × Толщина, мм) |
Теоретический вес (кг/м) |
Основные приложения |
|
20×3 |
0.471 |
Небольшая кромка, молдинг окон и дверей, простые перекладины. |
|
25×3 |
0.589 |
Декоративный молдинг, детали крепления трубопроводов |
|
30×3 |
0.707 |
Общая отделка кромок, молдинг крыши, мелкие детали усиления. |
|
30×4 |
0.942 |
Стеновые стяжки, небольшие хомуты для труб |
|
40×4 |
1.256 |
Обычная плоская заземляющая сталь, обычные соединительные пластины |
|
40×5 |
1.570 |
Стандартные полосы заземления, хомуты для труб, молдинг корпуса |
|
50×5 |
1.963 |
Основная плоская заземляющая сталь, стяжки стальной конструкции |
|
50×6 |
2.355 |
Сверхпрочные анкеры, ленты усиления оборудования |
|
60×6 |
2.826 |
Большие хомуты для труб, полосы жесткости балок и колонн |
|
80×6 |
3.768 |
Тяжелые соединительные пластины, расширенные детали усиления. |
|
80×8 |
5.024 |
Толстые несущие полосы, вспомогательные плиты для оснований оборудования. |
|
100×8 |
6.280 |
Расширенные компоненты, рассчитанные на большие нагрузки, большие крепления обручей. |
1. Плоское, вытянутое сечение; обеспечивает хорошее сопротивление однонаправленному изгибу, но низкую боковую жесткость. Подходит для плоского изгиба, натяжения, связывания и зажима; непригодны для самостоятельного выдерживания высоких крутящих моментов или боковых нагрузок.
2. Однородный состав материала без существенных точек концентрации напряжений; демонстрирует отличные свойства при холодном изгибе и штамповке.
3. Стабильная производительность сдвига; подходит для использования в качестве соединителей на коленях, гидрошпонок и стяжек.
|
Категория |
Процесс формирования |
Точность и состояние поверхности |
Основная производительность |
Сценарии применения |
|
Горячекатаная плоская сталь |
Горячая прокатка |
Оксидная окалина на поверхности, обычная точность размеров. |
Хорошая прочность, отличная свариваемость, высокая себестоимость. |
Стяжки для стальных конструкций, закладные детали, кромочные накладки, общие заземляющие стержни, общее использование на строительных площадках. |
|
Холоднотянутая плоская сталь |
Прецизионное холодное волочение |
Гладкая блестящая поверхность, точные размеры |
Высокая прямолинейность, жесткий допуск, хороший внешний вид |
Прецизионная фурнитура для машин, декоративные детали, высокоточные сборочные детали. |
|
Горячеоцинкованная плоская сталь |
Горячая прокатка/холодная вытяжка + горячее цинкование |
Равномерное цинковое покрытие, антикоррозионные свойства. |
Отличная устойчивость к коррозии и атмосферным воздействиям, стабильная электропроводность. |
Наружное заземление, элементы конструкций под открытым небом, влажная среда, энергетические проекты. |
1. Характеристики холодного изгиба: способность к холодному изгибу на 180° при комнатной температуре без растрескивания или расслоения на изгибе; подходит для гибки и формовки на месте.
2. Сварочные характеристики: благодаря низкому содержанию углерода эти горячекатаные плоские стальные прутки подходят для дуговой сварки и сварки в среде защитного газа; они дают прочные сварные швы, устойчивые к растрескиванию.
3. Штамповка/перфорация: легко пробивать и резать; низкая сложность обработки; подходит для массового производства небольших деталей неправильной формы.
4. Электропроводность: Чистая углеродистая сталь обеспечивает хорошую электропроводность и является стандартным материалом для молниезащиты и заземления.
1. Базовое состояние: горячекатаная «черная» отделка (прокатная окалина); склонен к ржавчине; Антикоррозионная обработка обязательна при использовании на открытом воздухе.
2. Общие антикоррозионные процессы и справочные характеристики.
o Горячее цинкование: средняя толщина цинкового покрытия ≥65 мкм; Срок службы на открытом воздухе 12–18 лет.
o Холодное цинкование/покраска: цинковое покрытие/толщина лакокрасочного слоя 20–40 мкм; преимущественно для помещений или сухих помещений.
o Чернение/пассивация: только для предотвращения ржавчины (без декоративной отделки); используется для внутренних механических компонентов.
1. Основная: сварка внахлестку, стыковая сварка (стандартно для стальных конструкций и проектов заземления).
2. Вторичный: болтовое соединение, клепка, крепление зажимом/зажимом.
Подходящий
Распорки/усиление стальной конструкции, планки для отделки краев крыши/стен, закладные детали, молниезащита/заземление, хомуты/кронштейны для труб, окантовка лестничных перил, простые ограждения, мелкие механические детали.
Неподходящий
Отдельные основные несущие балки или колонны, элементы, подверженные высокочастотному переменному воздействию, несущие элементы высокого давления.
| ширина (мм) |
толщина (мм) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| теоретический вес (кг/м) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
