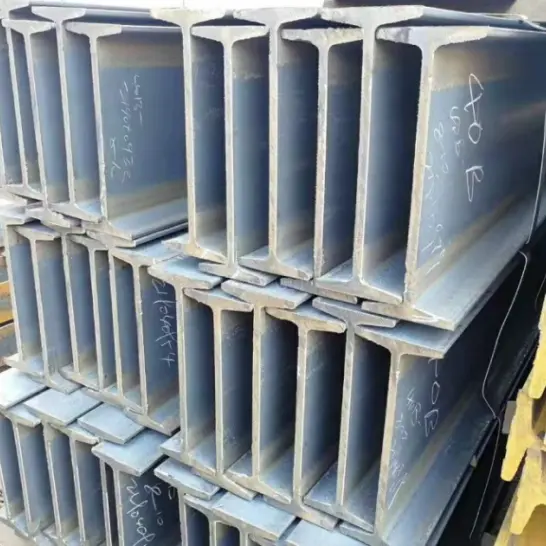

Горячекатаная конструкционная двутавровая сталь

HAISHENG, надежный китайский производитель конструкционной стали и универсальный поставщик, имеет в наличии горячекатаную конструкционную двутавровую сталь, произведенную в соответствии с GB/T 706 марок Q235B и Q355B. Благодаря коническим внутренним фланцам и неравномерной толщине он обеспечивает экономичную стоимость и простоту обработки. Широко используемый для легких второстепенных балок, платформ, опор и временных легких стальных конструкций. Это обычный горячекатаный профиль для зданий с малыми и средними пролетами.

Ключевые особенности продукта

I. Седельные и механические характеристики

1. Внутренние поверхности фланцев наклонные, толщина фланца сужается изнутри наружу; это приводит к неравномерному распределению напряжений по сечению и относительно слабой боковой жесткости.

2. Горячекатаная конструкционная двутавровая стальная балка представляет собой единое целое без сварных соединений, что приводит к низкому остаточному напряжению и хорошей структурной стабильности.

3. Обеспечивает приличное сопротивление изгибу, но среднее сопротивление скручиванию и боковому смещению; не подходит для применения с большими пролетами, высокими ветровыми нагрузками или тяжелыми нагрузками.

II. Экономические и закупочные характеристики

1. Классическая категория продуктов с широким спектром характеристик; широко доступны на складе, легко закупаются и имеют конкурентоспособные цены.

2. При одинаковой несущей способности расход материала выше, чем у горячекатаной двутавровой балки, что делает ее более экономичной для конструкций малой грузоподъемности.

III. Характеристики конструкции и использования

1. Правильная форма облегчает вторичную обработку (резку, сварку, сверление) и позволяет использовать различные методы соединения на месте.

2. Умеренный собственный вес упрощает подъем и установку; идеально подходит для простых зданий и временных сооружений.

3. Имеет горячекатаную «черную» окалину; может подвергаться удалению ржавчины и нанесению антикоррозионного покрытия по мере необходимости для соответствия внутренним и стандартным внешним условиям.

IV. Сравнение с горячекатаными двутавровыми балками

1. Боковая жесткость значительно ниже, чем у двутавровых балок; непригодны для использования в качестве колонн в высотных зданиях или в качестве главных балок в длинных пролетах.

2. Эффективность секций относительно низкая, поэтому при больших нагрузках требуется больше материала.

3. Отличное соотношение цены и качества; по-прежнему широко используется в легких и простых стальных конструкциях.

Использование и сфера применения

I. Основное использование

1. Вспомогательные балки пола/крыши и балки с простой опорой: горячекатаная конструкционная двутавровая стальная балка используется для поддержки легких нагрузок на пол и крышу, обычно в несущих системах с малыми и средними пролетами.

2. Балки платформ и проходов: основные и второстепенные несущие компоненты для промышленных предприятий, платформ для оборудования, дорожек для технического обслуживания и эстакад.

3. Кронштейны и опоры: изготовление опор для труб, креплений для оборудования, настенных распорок и временных опорных рам.

4. Прогоны и стеновой каркас: Прогоны крыш для легких промышленных зданий, строительных площадок и простых каркасов ограждений.

5. Небольшие рамы, балки и колонны: балки и колонны для легких стальных рам в малоэтажных простых конструкциях, таких как мастерские, склады и навесы для автомобилей.

6. Компоненты строительной техники: основания для подъемного оборудования, шасси транспортных средств, временные опоры для раскопок и т. д.

II. Область применения

1. Промышленные здания: предприятия легкой промышленности, склады, мастерские и небольшие бункеры для хранения; в основном используется для вторичных несущих компонентов.

2. Временные/простые гражданские конструкции: временные сооружения на строительной площадке, навесы для автомобилей, навесы, простые складские помещения и модульные/передвижные здания.

3. Муниципальная инфраструктура: Муниципальные щиты, опоры для перил, опоры для пешеходных дорожек и небольшие эстакады.

4. Электромеханическая опора: опоры трубных эстакад для электростанций и химических заводов, основания оборудования и подвески/опоры для труб систем отопления, вентиляции и кондиционирования воздуха.

5. Временные инженерные сооружения: Крепления котлованов, основания лесов и временные несущие конструкции для строительства.

6. Другие области: шасси сельскохозяйственной техники, каркасы для мелкого транспортного оборудования и простые складские стеллажи.

Ключевые параметры производительности

Стандарты: ГБ/Т 706-2016, ГБ/Т 700, ГБ/Т 1591

I. Общие материалы и механические свойства.

II. Обозначение раздела и технические характеристики

1. Формат обозначения: Модель + Высота (например, 10#, 12#, 14#, 16#, 20a#, 20b#). Подтипы (a, b, c) существуют для одной и той же высоты; Толщина стенки и полки постепенно увеличивается, что приводит к повышению несущей способности.

2. Характеристики сечения: Внутренняя поверхность полки имеет наклон 1:6; полка толще у основания и тоньше у края, что приводит к неравномерному распределению напряжений по сечению.

III. Общие характеристики (модель + размеры сечения)

Формат: Высота × Ширина полки × Толщина полотна

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20а#: 200×100×7,0; 20b#: 200×102×9,0

·25а#: 250×116×8,0; 25б#: 250×118×10,0

·30а#: 300×126×9,0; 30b#: 300×128×11,0

IV. Допуски размеров и формы

1. Стандартные фиксированные длины: 6м, 9м, 12м; Возможна индивидуальная резка.

2. Прямолинейность (развал): ≤2 мм на метр; общий развал ≤0,2% от общей длины.

3. Перпендикулярность скручивания и торцевой поверхности соответствует национальным стандартам, что обеспечивает точность при установке и соединении.

V. Характеристики поверхности и обработки

1. Состояние поставки: Горячекатаный с прокатной окалиной (черная отделка).

2. Технологичность: подходит для резки, сверления, сварки и гибки; удобен для вторичной обработки.

3. Защита от коррозии: Незащищен в исходном состоянии; Может подвергаться удалению ржавчины, покраске или горячему цинкованию.

VI. Экологические и структурные параметры

1. Рабочая температура: от -20°C до 80°C.

2. Структурные характеристики: Умеренное сопротивление изгибу; относительно низкое сопротивление кручению и поперечная жесткость; не подходит для длинных пролетов, зон с высокой ветровой нагрузкой или для выполнения основной несущей функции в высотных конструкциях.

3. Пригодность к нагрузкам: в основном используется для просто поддерживаемых балок и компонентов с небольшой нагрузкой; избегайте длительной эксцентричной нагрузки.

Таблица технических характеристик горячекатаной конструкционной двутавровой стали
