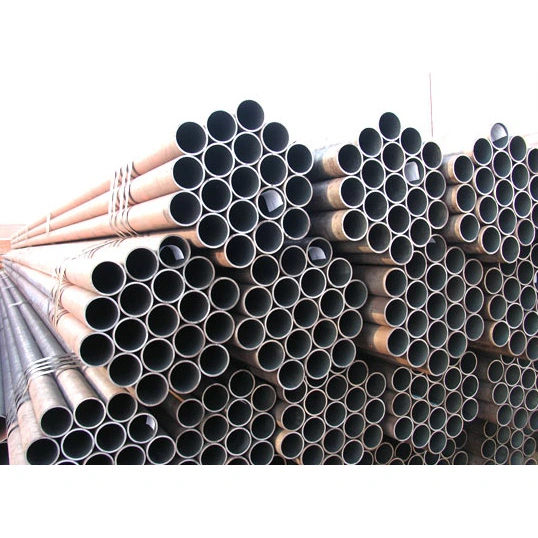

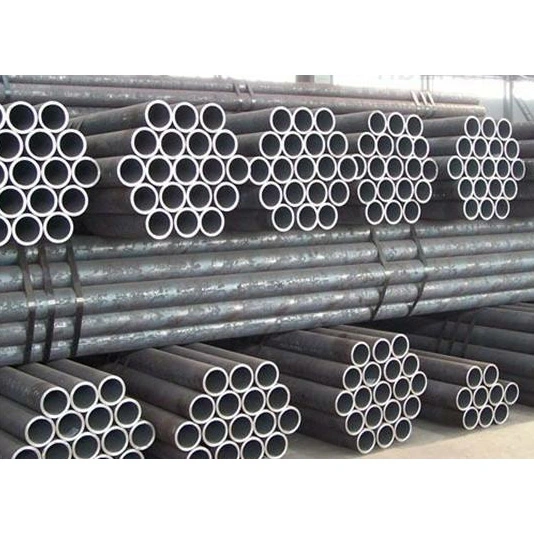

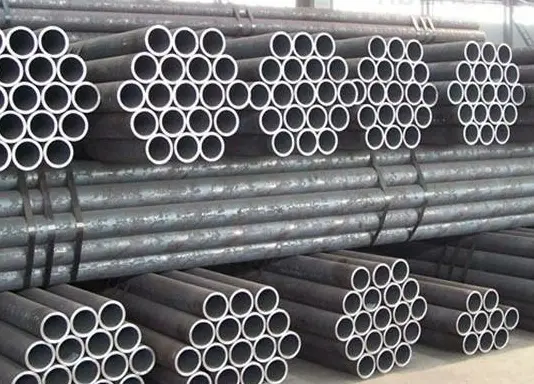

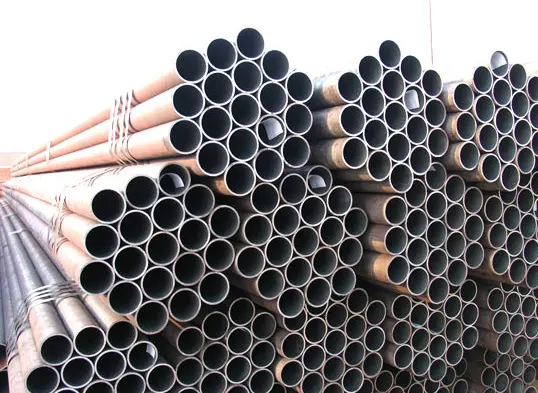

Бесшовные круглые трубы из конструкционной стали

Являясь надежным китайским производителем и универсальным поставщиком компонентов стальных конструкций, компания HAISHENG предлагает бесшовные круглые конструкционные стальные трубы со склада. Эти трубы формируются из твердых заготовок с помощью таких процессов, как горячая прокатка и холодное волочение, в результате чего получается бесшовная единая структура. Они соответствуют таким стандартам, как GB/T 8163 и GB/T 6479, с распространенными марками материалов, включая 20# и Q355B.

Каковы характеристики бесшовных круглых конструкционных стальных труб?

I. Механические и структурные характеристики

1. Формируется методом цельной прокатки и прошивки без сварных швов; Стенка трубы имеет однородную, плотную микроструктуру и стабильную несущую способность во всех направлениях. Они значительно превосходят сварные трубы по стойкости к высокому давлению, устойчивости к высоким температурам и усталостной прочности.

2. Отличные уплотняющие свойства и способность выдерживать давление, а также выдающаяся устойчивость к утечкам и разрывам, что делает их пригодными для непрерывных и длительных операций под давлением.

3. Гладкие внутренние и внешние поверхности, равномерная толщина стенок и высокая жесткость конструкции; Способен выдерживать сложные нагрузки, включая растяжение, сжатие, изгиб и кручение.

II. Преимущества производства и производительности

1. Доступны в горячекатаном и холоднотянутом исполнении: горячекатаные трубы подходят для больших диаметров, толстых стенок и применения при высоких температурах; Холоднотянутые трубы обеспечивают высокую точность размеров и превосходное качество поверхности, что делает их идеальными для точного оборудования и труб малого диаметра.

2. Широкий выбор материалов; термическая обработка, такая как закалка и отпуск или нормализация, может применяться для дальнейшего повышения прочности и ударной вязкости, что делает их подходящими для сценариев тяжелых и циклических нагрузок.

3. Отличные характеристики при высоких и низких температурах в широком диапазоне рабочих температур; устойчив к хрупкому разрушению при низких температурах.

III. Характеристики обработки и применения

1. Подходит для резки, точения, накатки резьбы, гибки, сварки и термообработки; отличная обрабатываемость делает их идеальными для производства механических компонентов и прецизионной трубопроводной арматуры. 2. Гибкие методы соединения: поддерживают фланцевые, резьбовые, сварные и компрессионные соединения для удовлетворения различных требований промышленной сборки.

3. Могут подвергаться такой обработке, как гальванизация, антикоррозионное покрытие и пассивация для повышения коррозионной стойкости, что делает их пригодными для сложных условий эксплуатации.

IV. Закупочная и стоимостная характеристики

1. Сложные производственные процессы и относительно низкие производственные мощности приводят к более высоким ценам по сравнению со сварными стальными трубами тех же характеристик.

2. Ограниченный запас высококачественных или специальных спецификаций; некоторые нестандартные размеры требуют индивидуального изготовления, что приводит к увеличению времени доставки.

V. Ограничения на использование

1. Хотя бесшовные круглые конструкционные стальные трубы обладают превосходными общими эксплуатационными характеристиками, они тяжелее и требуют больше материала, чем сварные трубы тех же характеристик, что приводит к снижению экономической эффективности для стандартных гражданских применений при низком давлении и температуре окружающей среды.

2. В основном используется в критических промышленных применениях, связанных с высоким давлением, высокими температурами или опасными условиями; обычно не используется для вспомогательных компонентов с низкой нагрузкой, таких как стандартные леса или простые ограждения.

Использование и сфера применения

I. Основное использование

1. Транспортировка жидкости под высоким давлением

Транспортировка воды под высоким давлением, пара, сжатого воздуха, нефти, газа и химических сред; бесшовная конструкция и превосходные возможности герметизации исключают риск утечек.

2. Тепловая и котельная обвязка

Применяется для водяных стенок котлов, пароперегревателей, коллекторов и магистральных тепловых трубопроводных сетей, способных выдерживать условия высоких температур и высокого давления.

3. Химическая промышленность и производство компонентов сосудов под давлением.

Сопла реакторов, пучки труб теплообменников, химические технологические трубопроводы и коррозионностойкие линии, подходящие для сложных химических сред.

4. Производство механических компонентов

Гидроцилиндры, пневмоцилиндры, втулки, заготовки прецизионной обработки, приводные валы и несущие трубчатые детали для строительной техники.

5. Нефтегазовое и энергетическое машиностроение

Линии добычи и передачи нефти и природного газа, сборные трубопроводы и вспомогательные трубопроводы для бурения и добычи нефти.

6. Сверхпрочные стальные конструктивные элементы.

Колонны из круглых труб высокого давления, сверхпрочные фермы, опоры несущего оборудования и несущие трубчатые компоненты для крупного оборудования.

7. Трубопроводы для особых условий эксплуатации.

Низкотемпературные трубопроводы, трубопроводы криогенного оборудования, линии транспортировки горючих и взрывоопасных сред, трубопроводы пожаротушения высокого давления.

II. Область применения

1. Энергетическая и тепловая энергия: трубопроводы котлов, парораспределительные сети и вспомогательные трубопроводы для энергетического оборудования на тепловых и когенерационных электростанциях.

2. Нефтехимическая промышленность: технологические трубопроводы, линии сбора и передачи, а также компоненты трубопроводов для реакционного оборудования на нефтеперерабатывающих заводах, химических заводах и нефтегазовых месторождениях.

3. Тяжелое машиностроение: прецизионные детали трубопроводов и детали валов для гидравлического оборудования, строительной техники, станков и автомобилестроения.

4. Муниципальная противопожарная защита: Городские противопожарные сети высокого давления и промышленные системы водоснабжения высокого давления.

5. Архитектурные стальные конструкции: несущие колонные трубы и основные элементы конструкции для тяжелых промышленных предприятий, стадионов и крупногабаритных ферм.

6. Судостроение и аэрокосмическая промышленность: трубопроводы морских силовых установок, гидравлические системы и прецизионные трубы для аэрокосмической отрасли.

7. Охлаждение и криогеника: холодильные склады, криогенное оборудование и трубопроводы для транспортировки жидкого азота или жидкого кислорода.

III. Отличия выбора

· Трубы бесшовные горячекатаные: преимущественно большого диаметра и толстостенные; обычно используется для магистральных трубопроводов с высокой температурой и высоким давлением и крупных несущих структурных элементов.

· Холоднотянутые бесшовные трубы: характеризуются меньшим диаметром, высокой точностью размеров и гладкой поверхностью; обычно используется для точного оборудования, контрольно-измерительных труб и гидравлической арматуры.

Эксплуатационные параметры бесшовных круглых конструкционных стальных труб

I. Исполнительные стандарты (обычно используемые)

·GB/T 8162: Стальные бесшовные трубы конструкционного назначения.

·GB/T 8163: Бесшовные стальные трубы для транспортировки жидкостей.

·GB 3087: Бесшовные стальные трубы для котлов низкого и среднего давления.

·GB 5310: Бесшовные стальные трубы для котлов высокого давления.

·GB 9948: Бесшовные стальные трубы для крекинга нефти.

II. Габаритные характеристики

1) Диапазон внешнего диаметра (D)

·Горячекатаный: 219–1200 мм (общие размеры: 57, 76, 89, 108, 159, 219, 273, 325)

·Холоднотянутые/холоднокатаные: 6–219 мм (обычные прецизионные размеры труб: 16, 20, 25, 32, 38, 42, 48)

2) Диапазон толщины стенки (т)

·Горячекатаный: ≥3 мм; максимальная толщина может превышать 100 мм

·Холоднотянутый: 0,5–10 мм.

3) Длина

·Горячекатаный: 6–12 м (обычно 9–12 м)

·Холоднотянутые: 2–6 м; доступны фиксированные длины

4) Допуски размеров (типичные)

·Наружный диаметр: ±0,5 мм или ±1% (в зависимости от того, что строже)

·Толщина стены: +15% / −12,5%

·Холоднотянутая прецизионная труба: допуск по наружному диаметру до ±0,05 мм; толщина стенки ±0,05 мм

5) Теоретический вес (кг/м)

W=(D-t)×t×0,02466

III. Параметры механических свойств (температура окружающей среды, типичные марки)

1) Трубы из углеродистой стали (классы 10#, 20#)

10 класс#:

Предел прочности на разрыв (Rm): ≥335 МПа

Предел текучести (ReL): ≥205 МПа

Удлинение после перелома (А): ≥24%

Оценка 20 # (наиболее распространенная):

Rm: 410–550 МПа.

ReL: ≥245 МПа МПаA: ≥25%

2) Низколегированная высокопрочная сталь (Q345B/Q355B)

·Rm: 470–630 МПа

·ReL: ≥345 МПа

·А: ≥20%

3) Обычные котлы/марки высокого давления (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 МПа, ReL ≥245 МПа

·15CrMo: Rm 440–640 МПа, ReL ≥295 МПа

4) Твердость (HB)

·20#, Q345: прибл. 137–197 ХБ

·Легированная закаленная и отпущенная сталь: 200–280 HB.

IV. Параметры давления и температуры

1) Рабочее давление (эмпирические значения, 20#/GB/T8163)

·Температура окружающей среды: ≤10 МПа (100 бар)

·Котельная труба (20G): ≤16 МПа

·Котел высокого давления (12Cr1MoV): до 25 МПа+

2) Применимая температура

·Общая жидкостная труба (20#): от −20 до 350°C.

·Котельная труба (20G): ≤450°C

·Жаростойкий сплав (15CrMo/12Cr1MoV): ≤550–580°C.

·Низкотемпературная сталь (Q345D): можно использовать при температуре -40°C.

3) Давление гидростатического испытания (стандартное)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60% заданного предела текучести); обычно 6–10 МПа, выдерживается 10–30 с.

V. Физические свойства (приблизительно при температуре окружающей среды)

·Плотность: 7,85 г/см³

·Модуль упругости: 2,06×10⁵ МПа.

·Коэффициент Пуассона: 0,3

·Теплопроводность: прибл. 45 Вт/(м·К)

· Коэффициент линейного расширения: ок. 12 × 10⁻⁶ /°С

VI. Производственный процесс и качество поверхности

· Бесшовные (без сварных швов); однородная микроструктура; отсутствие прочностных недостатков, связанных со сварными швами

· Холоднотянутый: гладкая поверхность (Ra 3,2–12,5 мкм); высокая точность размеров

· Горячекатаный: сильная поверхностная окалина; более низкая размерная точность; более низкая стоимость
