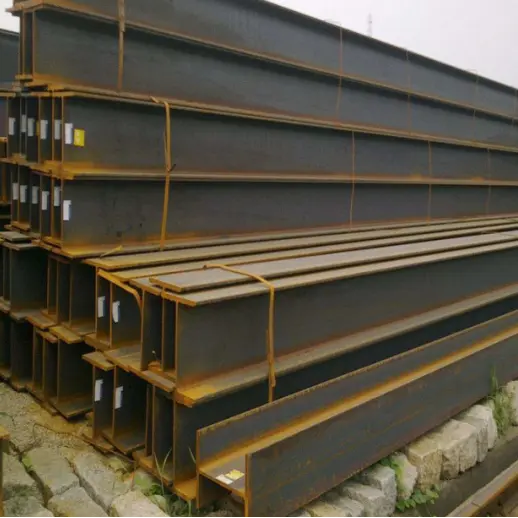

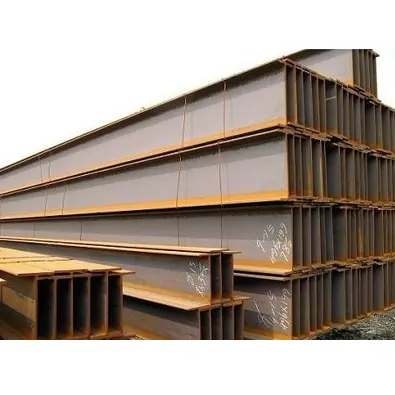

Горячекатаная конструкционная двутавровая стальная балка

Каковы характеристики горячекатаной конструкционной двутавровой стали?

I. Структурные и механические характеристики.

1. Эффективная механика сечения. Благодаря одинаковой толщине фланца и параллельным внутренним и внешним поверхностям момент сопротивления распределяется равномерно. Они обладают превосходной стойкостью к изгибу, сдвигу и кручению по сравнению со стандартными двутавровыми балками, что обеспечивает высокую несущую способность.

2. Стабильные общие характеристики. Изготовленные путем комплексной высокотемпературной горячей прокатки без сварных соединений, они обладают низким остаточным напряжением и устойчивы к деформации и растрескиванию, обеспечивая высокую структурную безопасность.

3. Высокая жесткость и стабильность. Высокая общая жесткость эффективно противостоит вертикальным нагрузкам, горизонтальному давлению ветра и сейсмическим силам, что делает их идеальными для длиннопролетных, несущих балок и колонн.

II. Экономические и материальные характеристики

1. Легкий вес и экономия материалов: для них требуется меньше материала, чем для традиционных стальных профилей при той же несущей способности, что эффективно снижает собственный вес здания и затраты на фундамент.

2. Стандартизированные характеристики: полные спецификации серий HW, HM и HN в сочетании с достаточным запасом облегчают выбор и закупку.

III. Характеристики конструкции и использования

1. Высокая эффективность установки. Правильная геометрия и высокая точность соединений позволяют использовать различные методы соединения (например, болтовое и сварное), что приводит к сокращению времени строительства на месте.

2. Широкая адаптируемость: подходит для прямого использования в балках, колоннах, платформах и опорах. В сочетании с антикоррозионным покрытием или горячим цинкованием они подходят для внутреннего и наружного использования, а также в стандартных или агрессивных средах.

3. Простота обработки: легко резать, сверлить и сваривать с помощью ребер жесткости и соединительных пластин для удовлетворения разнообразных требований к структурным соединениям.

Использование и область применения

I. Основное использование

1. Несущие колонны. В основном используются колонны с широким фланцем (HW). Они служат основными вертикальными несущими компонентами, передающими вертикальные нагрузки и обеспечивающими общую устойчивость конструкции.

2. Балки и колонны рамы. Профили со средней полкой (HM) подходят для систем стального каркаса, выдерживающих как вертикальные, так и боковые нагрузки.

3. Первичные и второстепенные балки. Наиболее широко используются узкополочные (HN) секции; они выдерживают нагрузки на пол и крышу и идеально подходят для систем перекрытий и кровли с большими пролетами.

4. Крепежные/опорные компоненты: используются для изготовления опор оборудования, опор трубных стоек, платформ для технического обслуживания, оснований кровельных прогонов и т. д.

5. Композитные конструкции: в сочетании с бетоном образуют железобетонные композитные балки и колонны для использования в многоэтажных и высотных зданиях.

II. Область применения

1. Промышленные здания

Различные заводы, склады, мастерские и крановые балки со стальными конструкциями; Горячекатаные конструкционные двутавровые балки являются основным материалом промышленных стальных конструкций.

2. Общественные и гражданские здания

Крупногабаритные, длиннопролетные сооружения, такие как стадионы, выставочные центры, транспортные узлы (вокзалы/аэропорты), торговые центры, офисные здания и многоэтажные жилые комплексы.

3. Муниципальное хозяйство и инфраструктура

Городские инженерные туннели, опоры мостов, пешеходные эстакады, опоры муниципальных щитов и каркасы для больших наружных рекламных щитов.

4. Новая энергетика и поддерживающие проекты

Фотоэлектрические (PV) монтажные конструкции, основания ветряных турбин, хранилища энергии и стальные конструкции для новой энергетической инфраструктуры.

5. Другие поля

Крупные базы оборудования, промышленные платформы, опоры корабельных палуб, логистические и складские стеллажные системы, а также сборные стальные здания.

Ключевые эксплуатационные параметры горячекатаной конструкционной двутавровой стали

Исполнительные стандарты: GB/T 11263-2017, GB/T 700, GB/T 1591.

I. Общие материалы и механические свойства.

II. Классификация разделов и правила обозначения

1. Классификация

· HW (Широкополочная двутавровая балка): Ширина полки ≈ высота сечения; в основном используется для столбцов.

· HM (Двутавровая балка со средней полкой): Средняя ширина полки; в основном используется для каркасных балок и колонн.

· HN (H-образная балка с узкой полкой): Большая глубина сечения и узкие полки; в основном используется для первичных и второстепенных балок (наибольший объем использования).

2. Формат обозначения: Высота H × Ширина фланца B × Толщина стенки t1 × Толщина фланца t2. Пример: HN400×200×8×13.

III. Допуски размеров и формы

1. Отклонение размеров сечения: строго соответствует ограничениям национальных стандартов для обеспечения точности во время соединения и установки.

2. Прямолинейность (развал/размах): ≤2 мм на метр; общее отклонение не превышает 0,2% от общей длины.

3. Скручивание: нет значительной деформации кручения по всей длине; соответствует требованиям к установке стальной конструкции.

4. Фиксированная длина: стандартные характеристики. 6м/9м/12м; Также возможна индивидуальная раскройка по чертежам.

IV. Свойства поверхности и обработки

1. Состояние поставки: Горячекатаный «черный» прокат (с прокатной окалиной).

2. Обработка поверхности: подходит для последующего удаления ржавчины, окраски, огнестойкого покрытия и горячего цинкования; адаптируется как к внутренней, так и к наружной среде.

3. Технологичность: можно резать, сверлить, сваривать и сгибать; подходит для изготовления различных структурных соединений.

V. Параметры операционной среды

1. Стандартная рабочая температура: [Диапазон] °C.

2. Условия низких температур: Должны пройти испытания на удар при низкой температуре для использования в чрезвычайно холодных регионах.

3. Коррозионная стойкость: базовый материал не обладает присущей ему коррозионной стойкостью; защита поверхности обязательна в агрессивных средах.

VI. Структурные несущие характеристики

1. Равномерная толщина фланца и параллельные внутренние/внешние поверхности; высокий момент сопротивления с превосходной устойчивостью к изгибу, боковому смещению и кручению.

2. Цельно-горячекатаный (без сварных соединений); низкое остаточное напряжение; устойчив к деформации и растрескиванию при длительной нагрузке.

3. Превосходная боковая жесткость по сравнению со стандартными двутавровыми балками; идеально подходит для большепролетных сооружений и зданий, подверженных высоким ветровым нагрузкам.

Таблица технических характеристик
