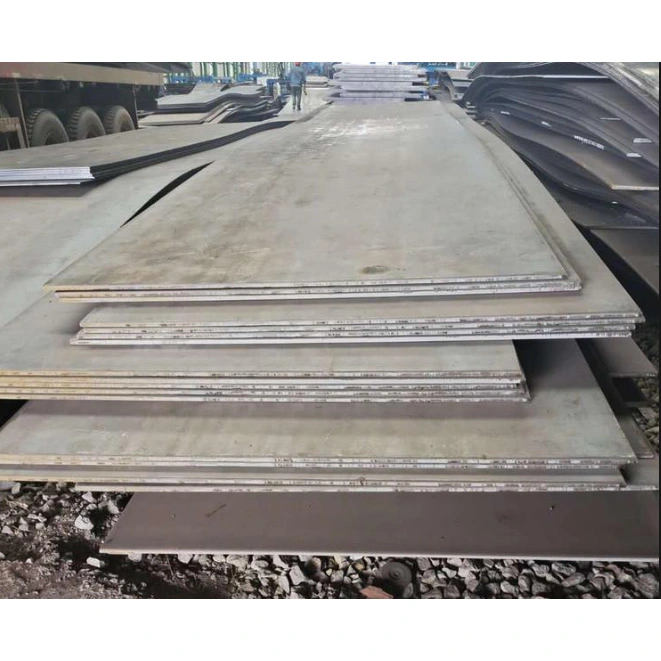

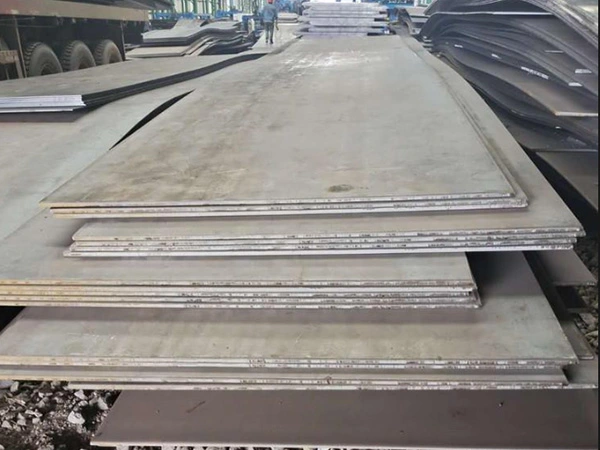

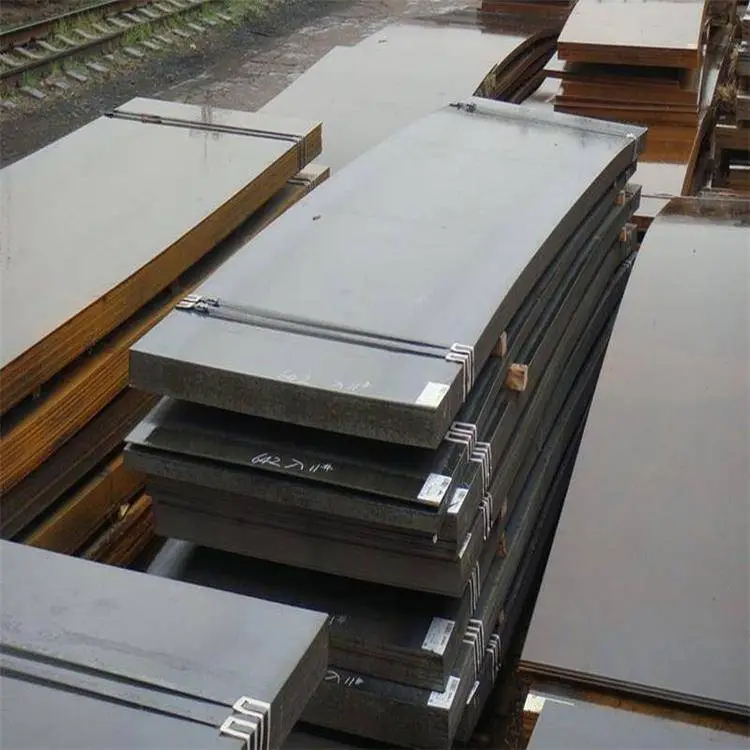

Горячекатаные плиты из конструкционной стали

Горячекатаные листы из конструкционной стали являются основным сырьем для строительства стальных конструкций, тяжелой техники, муниципальных дорог и мостов. Произведенные в соответствии с национальными стандартами GB/T 700-2006 и GB/T 1591-2018, они подразделяются на горячекатаные, холоднокатаные, средней толщины и противоскользящие клетчатые пластины. Обладая сбалансированными механическими свойствами и превосходными характеристиками при сварке, холодной гибке и штамповке, интегрированные пластины из конструкционной стали обеспечивают непрерывную передачу усилий без зазоров для сращивания, что идеально подходит для несущих подложек большой площади и соединительных пластин.

HAISHENG предоставляет полный спектр спецификаций по толщине горячекатаных конструкционных стальных листов, настраиваемую резку деталей специальной формы и закладных пластин, полные отчеты о механических испытаниях материалов, а также антикоррозионную обработку, такую ​​​​как покраска и горячее цинкование, чтобы удовлетворить потребности в оптовых закупках стали для стальных конструкций, машин и муниципальных проектов за одну остановку.

1. Применимые производственные стандарты

GB/T 700-2006 Углеродистая конструкционная сталь

GB/T 1591-2018 Низколегированная высокопрочная конструкционная сталь

GB/T 3274 Принятие размеров и формы для толстых углеродных конструкционных пластин

2. Основные характеристики продукта

2.1 Материал и механические характеристики

Серия зрелых углеродистых и низколегированных материалов с основными марками Q235B и Q355B обеспечивает сбалансированную прочность, пластичность и вязкость, стабильные механические свойства при комнатной температуре, способность выдерживать статические нагрузки, динамические нагрузки и определенные перепады температур.

Цельнокатаные пластины имеют однородную внутреннюю текстуру и непрерывную передачу усилий, а также превосходную устойчивость к сжатию, изгибу и складыванию для несущих оснований и корпусов большой площади.

На выбор предлагаются различные марки стали: от обычной прочности до высокой прочности, соответствующие различным уровням нагрузки, включая легкие корпуса, тяжелые несущие детали и компоненты оборудования, выдерживающие давление.

2.2 Различия в категориях и процессах

Горячекатаные листы: хорошая прочность, широкий диапазон толщины, низкая стоимость, устойчивость к высоким температурам и отличные характеристики сварки на месте в качестве основного конструкционного материала; покрыт оксидной окалиной и имеет умеренную точность размеров.

Холоднокатаные листы: гладкая поверхность, строгие допуски по размерам, высокая плоскостность и превосходные характеристики гибки для прецизионной обработки, штамповки и декоративных компонентов; небольшая толщина и более слабая устойчивость к высоким температурам, чем горячекатаные листы.

Производные функциональные разновидности: Клетчатые пластины противоскользящие и износостойкие для дорожек и площадок; пластины средней толщины предназначены для крупных компонентов, нагруженных тяжелыми нагрузками; резаные пластины и оригинальные рулонные пластины обеспечивают гибкую резку с высоким использованием материала.

2.3 Преимущества обработки и сборки

Комплексные возможности механической обработки поддерживают резку, гибку, штамповку, прокатку, сварку, полировку и нанесение покрытий, совместимые со всеми процессами изготовления стальных конструкций.

Плоские пластины позволяют легко выполнять сращивание, притирку и стыковое соединение, идеально сочетаясь со стальным профилем, трубами и крепежными деталями для сложных соединений.

Гибкие размеры позволяют разрезать целые пластины на куски специальной формы, небольшие плиты и закладные детали с высокой универсальностью.

2.4 Адаптивность к окружающей среде

Базовая сталь обладает приличной устойчивостью к атмосферным воздействиям; после удаления ржавчины, окраски или антикоррозионной обработки методом горячего цинкования его можно применять внутри, снаружи и во влажной среде для обеспечения длительного срока службы.

Широкий диапазон применимых температур: обычные пластины из углеродистой стали обычно работают при температуре от -20 ℃ до 350 ℃; специальные марки стали подходят для условий работы при низких или высоких температурах.

2.5 Экономические преимущества и ограничения

Достаточное снабжение сырьем, полные спецификации и массовое производство снижают себестоимость единицы продукции, обеспечивая высокие комплексные показатели затрат, поскольку это самая основная сталь общего назначения для стальных конструкций.

Тонкие пластины обладают слабой устойчивостью к местным ударам и вмятинам; очень толстые пластины несут большой собственный вес и увеличивают общую нагрузку на конструкцию.

Голые пластины склонны к ржавчине в открытых условиях и должны быть обработаны антикоррозийной обработкой; Необходим строгий контроль параметров холодного изгиба и штамповки высокопрочных листов во избежание образования трещин.

3. Область применения горячекатаных листов конструкционной стали.

3.1 Основные приложения

Проектирование стальных конструкций зданий: опорные плиты пола, кровельные панели, стеновые панели и плиты платформ; ребра жесткости, перегородочные пластины, оголовки, соединительные пластины и закладные стальные пластины для стальных колонн и балок, основные материалы для основных несущих и соединительных соединений.

Производство оборудования и машин: Корпуса оборудования, основания, рамы, ограждения, силосы, опорные плиты форм и износостойкие футеровки для строительной техники.

Платформы для ограждений и тротуаров: клетчатые плиты для проходов в мастерских, ступеней лестниц и покрытий траншей; обычные пластины для заводских корпусов и перегородок.

Сосуды под давлением и аксессуары для труб: атмосферные резервуары для хранения, резервуары для воды, головки труб, опоры для труб и усиливающие пластины цилиндров для компонентов, несущих нагрузки без высокого давления.

Муниципальное и мостовое проектирование: вспомогательные опорные плиты мостов, щиты дорожного ограждения, муниципальные заборы, опорные плиты крышек люков, облицовочные плиты рек и компоненты транспортных средств.

Аппаратное обеспечение и нестандартная обработка: нарезайте кромочные закрывающие детали специальной формы, водозащитные пластины, усиливающие пластины и временные опорные плиты для различных нестандартных запасных частей.

3.2 Сопоставление вариантов использования по категориям продуктов

Горячекатаные листы средней толщины: в основном толстые листы для тяжелых стальных компонентов, оснований оборудования, мостов, резервуаров для хранения и больших несущих панелей.

Горячекатаные листы: обычная тонкая и средняя толщина с высокими затратами, широко используются для заводских балок, колонн и ограждений с наибольшими инженерными затратами.

Холоднокатаные тонкие листы: гладкая высокоточная поверхность для точной штамповки, декоративных панелей, электрических шкафов и легких наружных оболочек.

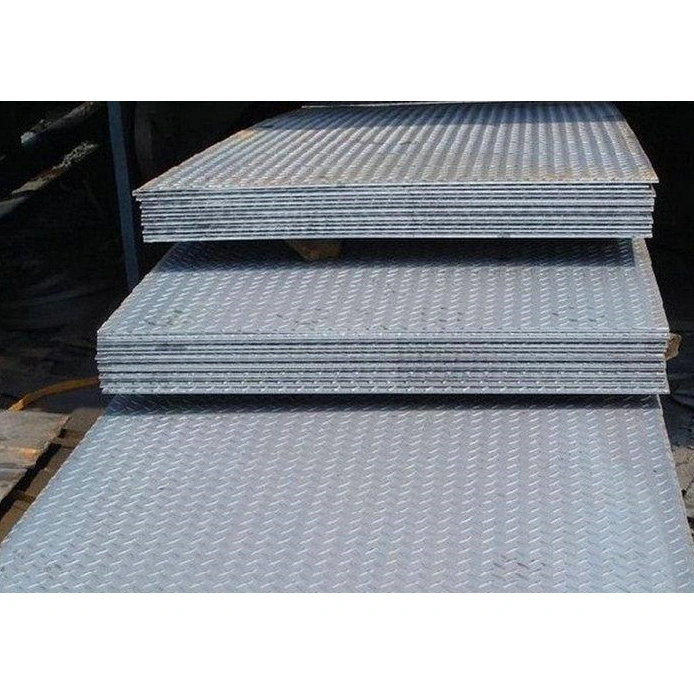

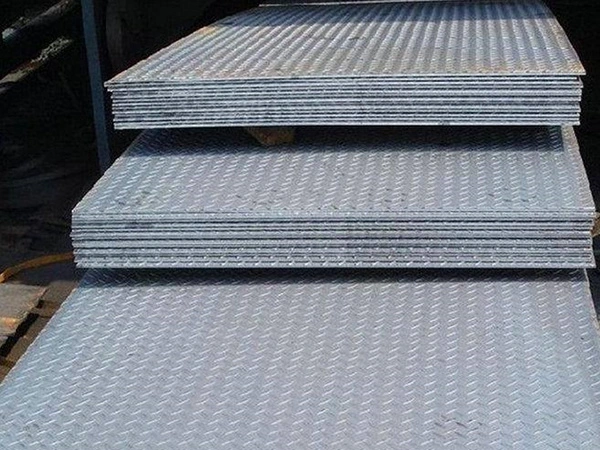

Клетчатые стальные пластины: превосходные противоскользящие свойства, предназначены для пешеходных платформ, ступеней лестниц и досок пола транспортных средств.

3.3 Простые советы по выбору

Отдавать приоритет горячекатаным листам для несущих, сварочных работ и условий работы на открытом воздухе;

Выбирайте холоднокатаные листы в соответствии с требованиями к внешнему виду, точной штамповкой и декорированием помещений;

Установите клетчатые таблички для пешеходных переходов и противоскользящих зон.

4. Полный диапазон рабочих параметров.

4.1 Основные марки и механические свойства при комнатной температуре

4.2 Общие физические константы

Плотность: 7,85 г/см³

Модуль упругости: 2,06×10⁵ МПа.

Коэффициент Пуассона: 0,3

Теплопроводность: 45 Вт/(м·К)

4.3 Классификация толщины и стандартные размеры

Промышленная классификация толщины

Тонкая пластина: 0,5～3,0 мм (холоднокатаная/горячекатаная)

Средняя пластина: 3,0～14,0 мм.

Толстая пластина: 14,0～60,0 мм.

Очень толстая пластина: >60 мм (тяжелые стальные конструкции, основания оборудования)

Стандартные фиксированные размеры

Обычная ширина: 1000 мм, 1220 мм, 1500 мм, 1800 мм, 2000 мм.

Обычные длины: 2000 мм, 2440 мм, 6000 мм, 12000 мм.

Допуск: Толщина ±0,3～±10%; Длина и ширина ± 5 мм

Основные категории и диапазон толщины

Горячекатаный лист: 2,0～12 мм, наибольший расход в строительных проектах.

Горячекатаный оригинальный лист: 12～60 мм, для тяжелых грузов, мостов, резервуаров для хранения.

Холоднокатаная стальная пластина: 0,5～3,0 мм, гладкая высокоточная поверхность.

Клетчатая стальная пластина: 3,0～8,0 мм (двояковыпуклый/ромбовидный противоскользящий рисунок)

4.4 Производительность обработки

Свойства холодной гибки: Q235 и Q355 поддерживают холодную гибку на 180° при диаметре оправки, в два раза превышающем толщину листа, без трещин и расслоений в местах изгиба.

Сварочные свойства: Низкий углеродный эквивалент обеспечивает превосходную свариваемость, совместимость с ручной дуговой сваркой и сваркой в ​​защитных газах без сложного предварительного нагрева.

Штамповка и гибка: холоднокатаные листы обеспечивают оптимальные характеристики штамповки; гибка под большим углом не рекомендуется для толстых пластин.

Температура эксплуатации: обычные пластины из углеродистой стали варьируются от -20 ℃ до 350 ℃; Марки Q355D/E для низкотемпературных проектов с минимальной устойчивостью к сверхнизким температурам.

4.5 Справочный раздел Механические параметры

Момент сопротивления изгибающего сечения растет экспоненциально с увеличением толщины пластины.

Предел прочности на сдвиг равен пределу текучести в 0,5～0,6 раза.

Тонкие пластины склонны к локальной нестабильности при сжатии, тогда как толстые пластины сохраняют стабильное сопротивление сжатию.

4.6 Качество поверхности и антикоррозионная обработка

Состояние поверхности при поставке: Горячекатаная с оксидной окалиной, гладкая холоднокатаная поверхность, травленая, дробеструйная, пескоструйная.

Антикоррозионные решения

Краска/эпоксидная грунтовка: для обычных помещений.

Горячее цинкование: толщина цинкового покрытия 60～120 мкм для длительного использования на открытом воздухе.

Дробеструйная очистка + антикоррозионное покрытие: стандартный процесс для проектов стальных конструкций.

Стандарт приемки поверхности: Без трещин, складок, рубцов, расслоений и сильной ржавчины.

4.7 Руководство по выбору приложения

✅ Подходящие сценарии Стальные балки и колонны, перегородки, закладные стальные пластины, опорные плиты перекрытий, основания оборудования, плиты платформ, ступени лестниц, ограждения, вспомогательные плиты мостов, атмосферные резервуары для хранения, механические рамы.

❌ Неподходящие сценарии Внутренние стенки сосудов высокого давления, трубопроводы с высокой температурой и высоким давлением, агрессивные среды (требуется специальная сосудистая сталь или нержавеющая сталь).

Правила быстрого выбора

Обычные заводы, корпуса и мелкая арматура: горячекатаный лист Q235B.

Тяжелые балки и толстые листы, мосты: Q355B средний и толстый лист.

Внешний вид, отделка и штамповка, корпусы шкафов: Холоднокатаный тонкий лист.

Дорожки, рабочие площадки и лестницы: противоскользящая клетчатая пластина.

5. Таблицы общих технических характеристик горячекатаных листов конструкционной стали.

5.1 Обычная горячекатаная стальная пластина (вырезанная пластина/оригинальная пластина, Q235B/Q355B)

Стандартные размеры ширина×длина: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000.

Тонкая пластина 2,0–3,0 мм (корпус, отделка кромок, соединение тонких пластин)

Средняя пластина 4,0–10 мм (наибольшая инженерная потребность, ребра жесткости и закладные пластины)

Толстая пластина 12~60 мм (тяжелые стальные конструкции, мосты, основания оборудования)

5.2 Холоднокатаная стальная пластина (0,5～3,0 мм, гладкая высокоточная поверхность)

Стандартный размер листа: 1000×2000, 1220×2440, 1500×3000 Общая толщина: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 мм. Использование сердечника: корпуса электрошкафов, штампованные детали, декоративные панели, прецизионная фурнитура, легкие внешние корпуса. Характеристика: высокая точность размеров, поверхность без оксидов, не подходит. для условий работы при высоких температурах и тяжелых нагрузках.

5.3 Клетчатая противоскользящая стальная пластина (двояковыпуклая/ромбовидная, предназначена для стальных платформ)

Стандартный размер: 1500×6000, 1800×6000 Толщина опорной плиты: 3,0, 4,0, 5,0, 6,0, 8,0 мм

3,0/4,0 мм: проходы в мастерских, простые платформы, ступени лестниц.

5,0/6,0/8,0 мм: Платформы для тяжелых условий эксплуатации, плиты пола грузовиков, промышленные пешеходные переходы.

5.4 Правила выбора размера и материала

Предпочтительная ширина: 1500 мм (наиболее распространенный вариант с малым количеством отходов), 1800 мм, 2000 мм.

Предпочтительная длина: 6000 мм (общая конструкция), 12 000 мм (использование всей пластины длинных компонентов)

Стандарт выбора материала

Обычный завод, корпус, закладные детали, соединительные пластины: Q235B

Тяжелые балки, толстые листы, мосты, крупные стальные конструкции: Q355B.

Различие между вырезанной пластиной и оригинальной пластиной

Режущая пластина: 2–12 мм, низкая стоимость, средняя плоскостность, лучший выбор для гражданских и обычных стальных конструкций.

Оригинальная пластина: толщина более 12 мм, однородная внутренняя структура, стабильные механические характеристики, обязательно для проектов с тяжелыми нагрузками и мостами.

5.5 Общая формула расчета веса

Вес квадратного метра (кг/㎡) = толщина (мм) × 7,85

Общий вес одной пластины = Длина (м) × Ширина (м) × Толщина (мм) × 7,85

6. Преимущества поставок на заводе HAISHENG

Прямые поставки с заводского склада: собственный цех резки листового металла с полными спецификациями горячекатаных, холоднокатаных и клетчатых листов средней толщины на складе, без наценок посредников, очевидное ценовое преимущество для крупных зарубежных инженерных проектов.

Стабильная быстрая доставка: запасы плит стандартной толщины и ширины доступны круглый год, что обеспечивает возможность поставки партий и срочной резки закладных пластин и ребер жесткости специальной формы в соответствии с жесткими графиками строительства.

Прослеживаемость полного контроля качества: механическая повторная проверка сырья перед складированием, отбор проб во время прокатки и полный визуальный контроль конечного размера и внешнего вида. К каждой партии прилагается полный сертификат на материал, отчеты об испытаниях на растяжение и удар, что позволяет провести выборочную проверку третьей стороной на месте для беспрепятственной приемки проекта за рубежом.

Универсальная вспомогательная служба обработки: резка с ЧПУ, гибка, штамповка, резка канавок и горячее цинкование, антикоррозионная сборная продукция, сочетающаяся с двутавровыми балками, двутавровыми балками, швеллерами и высокопрочными болтами для комплексной экспортной упаковки.

Стандартная экспортная упаковка: стальные пластины, покрытые пленкой и связанные стальными полосами, усиленные деревянными поддонами для предотвращения влаги и ржавчины, полные сертификаты на китайском и английском языках, а также отчеты о материалах для таможенного оформления и приемки на объекте.

7. Часто задаваемые вопросы

Вопрос: Должны ли мы выбрать пластины Q235B или Q355B для внутренних заводских корпусов?

A: Экономичный Q235B для легких корпусов и небольших закладных деталей; высокопрочные плиты средней толщины Q355B для концевых пластин тяжелых балок, оснований оборудования и несущих элементов мостов.

Вопрос: Какая антикоррозионная обработка обеспечивает более длительный срок службы плит, используемых в прибрежных проектах под открытым небом?

A: Горячее цинкование цельного листа является приоритетным для длительного использования в условиях солевого тумана на открытом воздухе; пескоструйная обработка плюс два слоя эпоксидной антикоррозионной грунтовки для кратковременных влажных условий в помещении.

Вопрос: Как отличить вырезанные пластины от оригинальных и какую выбрать для проектов с большими нагрузками?

A: Тонкие и средние пластины толщиной 2–12 мм — это нарезанные пластины по более низкой цене; плиты свыше 12 мм – это прокатные оригинальные плиты с однородной внутренней металлографической структурой и стабильными эксплуатационными характеристиками, обязательные для мостов и оснований тяжелой техники.

Вопрос: Учитывается ли толщина рельефного клетчатого рисунка расчетной толщиной несущей способности?

A: Для расчета конструкции принимается только толщина опорной плиты, противоскользящие выступы исключаются из толщины, несущей силу, выбирайте плиты по толщине основания в соответствии с требованиями нагрузки.

Вопрос: Можно ли использовать холоднокатаные листы для несущих оснований оборудования?

О: Не рекомендуется. Холоднокатаные листы имеют небольшую толщину и слабую устойчивость к высоким температурам; горячекатаные листы средней толщины повсеместно применяются для тяжелонагруженных оснований и сварных силовых элементов.
