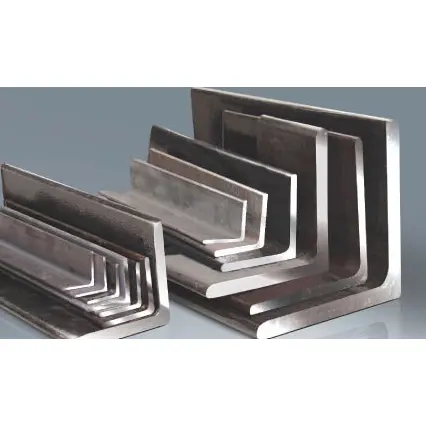

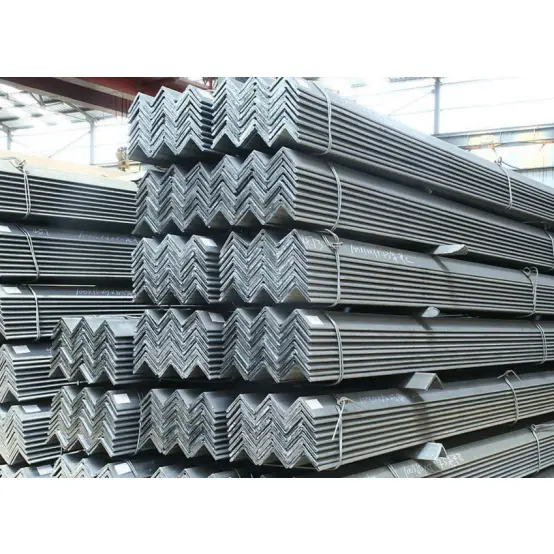

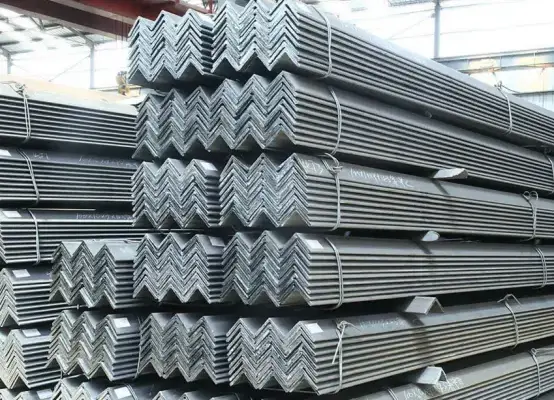

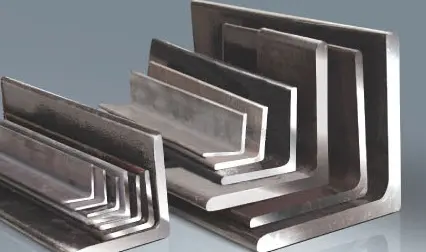

Уголки из оцинкованной конструкционной стали

Уголки из оцинкованной конструкционной стали легки, экономичны, просты в обработке и установке. Благодаря своим компактным и универсальным поперечным сечениям они часто используются для структурных соединений, раскосов, армирования прогонов, перил, опор, закладных деталей и различных вспомогательных компонентов. Широко используемые на промышленных объектах, в муниципальных проектах, электромеханических установках и складах, они представляют собой вспомогательный материал в больших объемах в стальных конструкциях.

Характеристики уголков

I. Механические характеристики и характеристики поперечного сечения

1. Г-образное сечение; легкая конструкция. Они в первую очередь выдерживают осевые силы, силы сдвига и местные изгибающие моменты. Из-за относительно низкой общей жесткости они не подходят для использования в качестве основных несущих компонентов, таких как главные балки или колонны.

2. Цельная горячекатаная конструкция обеспечивает низкое остаточное напряжение и однородные свойства материала, что делает его устойчивым к растрескиванию или деформации под нагрузкой.

3. Равнополочные уголки обеспечивают симметричное распределение нагрузки, а неравнополочные уголки позволяют гибко выбирать направление силы, учитывая различные монтажные соединения.

II. Экономические и закупочные характеристики

1. Широкий спектр технических характеристик и моделей; обширный рынок и разнообразные каналы закупок; низкая цена и низкая общая стоимость.

2. Легкий вес, что значительно снижает общую нагрузку на конструкцию и стоимость фундамента.

III. Характеристики обработки и конструкции

1. Резка, штамповка, гибка, сварка и сращивание просты, что обеспечивает гибкую вторичную обработку на месте.

2. Компактный размер облегчает транспортировку и подъем; универсальные методы сборки (сварка или болтовое соединение) обеспечивают высокую эффективность конструкции.

3. Гибкие возможности сращивания и комбинирования; Использование нескольких стержней вместе может повысить общую несущую способность и устойчивость.

IV. Характеристики использования и совместимости

1. Поставляется в горячекатаном «черном» (прокатном) состоянии; совместим с антикоррозионной обработкой, такой как удаление ржавчины, покраска и горячее цинкование; подходит для использования в стандартных внутренних и наружных условиях. 2. Высокая универсальность; подходит для изготовления различных вспомогательных компонентов, таких как соединители, опоры, каркасы шкафов, перила и закладные детали.

V. Ограничения

Из-за формы поперечного сечения они обладают ограниченной устойчивостью к изгибу и боковому смещению. Они служат в первую очередь в качестве вспомогательных несущих, соединительных или усиливающих компонентов и не могут выдерживать большие нагрузки при больших пролетах или тяжелых условиях эксплуатации.

Использование и сфера применения

I. Основное использование

1. Соединительные соединения и армирование. Уголки из оцинкованной конструкционной стали служат соединительными пластинами, ребрами жесткости и компонентами соединения между основными и второстепенными стальными элементами (такими как балки и колонны), повышая целостность соединения.

2. Различные опоры и кронштейны: изготовление опор для труб, кронштейнов кабельных лотков, оснований оборудования, опор инженерных коридоров и опор крыши.

3. Ограждения и каркасы: прогоны стен/крыш для промышленных предприятий, каркасы для облицовки из цветной стали, каркасы перегородок и дверные/оконные рамы.

4. Перила, ограждения и лестницы: заводские ограждения по периметру, лестничные перила, перила дорожек, ограждения платформ и основные компоненты для лестниц.

5. Закладные детали и анкеры: закладные детали конструкции, соединители опорной плиты и стеновые стяжки.

6. Легкие каркасы и временные сооружения: простые навесы, щиты на строительной площадке, временные опоры и элементы строительных лесов.

7. Армирование стальной конструкции: обеспечение усиления, связывания и боковой поддержки двутавровых балок, швеллера, двутавровых балок и других элементов конструкции.

II. Область применения

1. Промышленные здания: Опорные системы, ограждающие конструкции и вспомогательные материалы для платформ оборудования на заводах, складах и мастерских.

2. Муниципальное строительство: дорожные ограждения, рекламные щиты, каркасы рекламных щитов, опоры муниципальных коммуникаций и небольшие пешеходные дорожки.

3. M&E и HVAC: Специализированные опоры и подвески для воздуховодов, водопроводных труб и кабелей на электростанциях, химических предприятиях и коммерческих зданиях.

4. Сборные и гражданские здания: Вспомогательные каркасы для многоэтажных стальных конструкций, модульных зданий и простых жилых домов.

5. Складирование и логистика: легкие стеллажи, стеллажи для хранения и защитные конструкции для складских площадок. 6. Другие области: Вспомогательные конструкции для строительной техники, морские вспомогательные материалы, рамы сельскохозяйственной техники и вспомогательные элементы для опор электропередач.

Ключевые параметры производительности

Стандарт: GB/T 706-2016 (уголки из оцинкованной конструкционной стали); Углы делятся на равносторонние и неравносторонние.

I. Общие материалы и механические свойства.

Модуль упругости: 2,06×10⁵ МПа; энергия удара при комнатной температуре ≥ 27 Дж.

II. Классификация, обозначение и основные характеристики

1. Классификация и обозначение

· Равносторонний угол: Ширина ножек одинакова; обозначение: ширина ножки × толщина ножки (например, ∠50×5).

· Неравный угол: ширина ножек различается; обозначение: ширина длинной ножки × ширина короткой ножки × толщина ножки (например, ∠63×40×5).

2. Распространенные равносторонние углы (основа техники)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Распространенные неравносторонние углы

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Размеры и параметры длины

1. Стандартные фиксированные длины: 6м, 9м, 12м; возможна индивидуальная резка; допуск по длине ±5 мм.

2. Допуски по форме: кривизна ≤ 2 мм на метр; общая кривизна ≤ 0,2% от общей длины; без существенного скручивания.

IV. Структурные характеристики

1. Г-образное открытое сечение; низкая жесткость на кручение и изгиб; подходит для сопротивления осевым силам, силам сдвига и местным изгибающим моментам.

2. Равнополые уголки характеризуются симметричной нагрузкой и часто используются для двунаправленных связей или симметричных опор; неравнополочные уголки подходят для соединений с однонаправленной нагрузкой.

3. Несущая способность одного элемента ограничена; объединение или группировка элементов может повысить общую жесткость.

V. Характеристики поверхности и обработки

1. Состояние поставки: Горячекатаный, черный цвет (с прокатной окалиной).

2. Технологичность: легко резать, сверлить, сваривать и сгибать; удобен для изготовления на месте.

3. Защита поверхности: Совместимость с удалением ржавчины и покраской, горячим цинкованием или порошковым покрытием; подходит как для внутренних, так и для наружных условий.

VI. Параметры операционной среды

1. Применимый диапазон температур: от [Мин]°C до [Макс]°C.

2. Коррозионная стойкость: базовый материал не обладает присущей ему коррозионной стойкостью; защита поверхности обязательна для наружных или агрессивных сред.

3. Способы соединения: Совместимы со сваркой, стандартными болтами или оцинкованными болтами.
