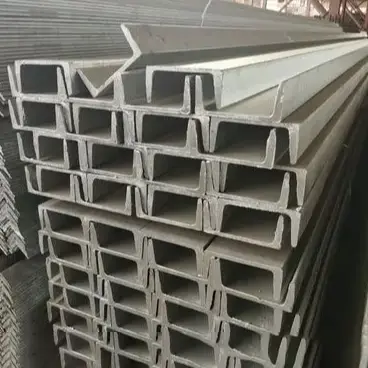

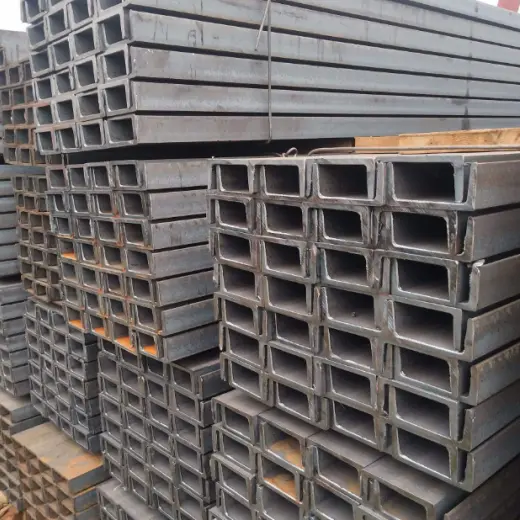

Горячекатаные стальные прогоны для кровли

Горячекатаные стальные прогоны для кровли служат сверхпрочными несущими структурными элементами для крыш и стен. В отличие от холоднодеформированных тонкостенных C- или Z-прогонов, они изготавливаются как единое целое непосредственно из горячекатаной стали. Этот процесс устраняет внутренние напряжения, связанные с холодной штамповкой, и обеспечивает равномерную толщину стенки и полок, что делает их идеальной заменой, когда несущая способность легких стальных прогонов недостаточна.

Область применения продукта и соответствие национальным стандартам

1. Основные стандарты соответствия

Соответствие сырья: горячекатаные стальные прогоны для кровли из девственной стали прокатываются в строгом соответствии с национальным стандартом GB/T707; использование переработанных/перекатанных нестандартных материалов запрещено, а также строго предотвращается чрезмерное отрицательное отклонение толщины стенки.

Обработка готовой продукции: Первичная швеллерная сталь подвергается резке фиксированной длины, снятию напряжений, прецизионной штамповке стенки и удалению заусенцев с торцевой поверхности; Механические свойства горячекатаного основного материала остаются неизменными, а обработка ограничивается прецизионной отделкой перед сборкой.

2. Эксплуатационная пригодность

Подходящие области применения: основания из стальных балок или бетонных кольцевых балок, тяжелые кровли, подвесные платформы для монтируемого на крыше оборудования, высокотемпературные вспомогательные помещения на плавильных заводах, а также реконструкция устаревших портальных жесткокаркасных конструкций.

Запрещенные области применения: Стандартные новые легкие заводские здания (пролеты до 15 м) и крыши с крутым скатом и сплошным перекрытием; эти сценарии характеризуются низкой экономической эффективностью и структурной пригодностью.

3. Классификация антикоррозионной защиты, применяемая на заводе-изготовителе.

В помещении, в сухом/беспыльном помещении: пескоструйная очистка/удаление ржавчины с последующим нанесением композитного лакокрасочного покрытия.

Наружная влажная/прибрежная/химическая среда: горячее цинкование для долгосрочной защиты от коррозии.

Полная поставка продукции

1. Основные характеристики запасов горячекатаных стальных швеллеров

Швеллер № 8: 80×43×5 мм (основной материал для небольших проектов реконструкции)

Швеллер № 10: 100×48×5,3 мм (основной материал для обычных кровельных работ, рассчитанных на большие нагрузки)

Швеллер № 12, стальной: 120×53×5,5 мм (специально для платформ оборудования и мест с сильным скоплением снега)

2. Компоненты поперечной устойчивости

Круглые стальные тяги: Φ12, Φ14, горячеоцинкованная круглая сталь Q235, с накатанными концами; из-за высокой твердости стенки швеллера сверление на месте запрещено — отверстия для болтов должны быть предварительно изготовлены в заводских условиях.

Стойки втулки: сварная стальная труба Φ32×2,0; используется для жесткой угловой поддержки диагональных тяг для противодействия местному напряжению сдвига.

Раскосы крыши: равнополочные стальные уголки L40×4 или L50×5; соединяет прогоны с главными балками, чтобы предотвратить опрокидывание, вызванное подсасыванием ветра.

3. Поддержка компонентов подключения

Планки прогона: горячекатаная стальная пластина толщиной 3,0–5,0 мм (разрезанная и согнутая) с предварительно просверленными отверстиями для болтов.

Болты крепления: болты М14 или М16, горячеоцинкованные, высокопрочные; Размер соответствует установочным отверстиям большого диаметра в стальном швеллере.

4. Совместимые материалы верхней облицовки крыши.

Прямая совместимость: стандартные цветные стальные листы со стоячим фальцем, цветные кровельные панели с притертой поверхностью и изоляционные слои из стекловаты/минеральной ваты.

Соответствующая отделка/отливы: заглушки конька, карнизный отлив и отделка компенсатора крыши.

Варианты конфигурации на основе конкретных сценариев применения

1. Конфигурация для ремонта старых малопролетных заводских зданий.

Выбор основного материала: прогоны стальные горячекатаные швеллерные № 8 (стандартная длина 6–9 м).

Вспомогательные материалы: тяги однорядные простые Φ12; никаких дополнительных коленных фиксаторов.

Антикоррозийная обработка: пескоструйная обработка класса Sa2,5 + эпоксидная грунтовка + два слоя финишного покрытия (толщина пленки ≥80 мкм).

Применимые условия: нагрузка на крышу ≤0,8 кН/м²; отсутствие подвешенного оборудования; засушливые внутренние районы.

2. Конфигурация для высоконагруженных крыш и платформ обслуживания оборудования.

Выбор основного материала: утолщенная швеллерная сталь № 10 или № 12; Расстояние между прогонами уменьшается по мере необходимости. Вспомогательные материалы: близко расположенные рулевые тяги Φ14; угловые стальные коленные распорки установлены на 100% мест прогонов.

Антикоррозионная обработка: Окраска распылением для внутренних работ; горячее цинкование для наружных работ.

Применимые условия: Крыша поддерживает дополнительные нагрузки, такие как вентиляторы, фотоэлектрические системы или движение обслуживающего персонала.

3. Конфигурация для прибрежных районов (высокая соленость/влажность)

Выбор материала: Размеры от № 8 до № 12 (выбираются в зависимости от требований).

Стандарт защиты от коррозии: прогоны, стяжки, коленные распорки и кронштейны прогонов имеют гальваническое покрытие толщиной ≥120 мкм для предотвращения гальванической коррозии между компонентами.

Детали установки: Антикоррозийные прокладки устанавливаются между кронштейнами прогонов и основными балками, чтобы предотвратить электрохимическую коррозию.

Сравнение характеристик холодногнутых C/Z-прогонов

1. Предельная нагрузка и ударопрочность

Горячекатаные стальные прогоны для кровли: горячекатаный основной материал имеет одинаковую толщину стенок и не имеет остаточных напряжений от холодной штамповки; он выдерживает боковые удары тяжелых предметов и концентрированные снеговые нагрузки без коробления и вмятин.

Прогоны C/Z: тонкостенные и холоднодеформированные; сосредоточенные нагрузки, превышающие пределы, вызывают немедленный изгиб или разрыв, что делает их непригодными для подвешивания оборудования.

2. Устойчивость к деформации в условиях высоких температур и пожаров.

Швеллерные стальные прогоны: плотно прокатанный основной материал; при кратковременном воздействии температуры до 400°С не происходит бокового скручивания, что делает их пригодными для использования в котельных и плавильных цехах.

C/Z-прогоны: термическое напряжение быстро снимается в тонкостенных секциях, что приводит к легкому боковому короблению и разрушению; часто не проходит проверку пожарной безопасности.

3. Удобство внесения изменений на месте.

Швеллерные стальные прогоны: достаточная толщина стенки позволяет произвольно сверлить и сваривать опоры трубопровода без ущерба для общей несущей способности секции.

C/Z-прогоны: одно отверстие диаметром более 12 мм значительно снижает прочность на изгиб, что серьезно ограничивает будущие модификации.

4. Неотъемлемые ограничения и компромиссы при выборе

Ограничения по стоимости и собственному весу: для того же пролета собственный вес более чем на 60% выше, чем у стали С-образного сечения, что увеличивает затраты на строительство главной балки и фундамента на 12–15%.

Структурные ограничения: Плоские фланцы предотвращают перекрытие на больших длинах, что делает их непригодными для создания сплошных несущих конструкций на крышах с крутыми скатами.

Сквозной процесс точного контроля качества

1. Предварительная проверка сырья

Визуальный осмотр: проверьте на предмет скручивания стального швеллера, растрескивания фланцев, деформации кромок/углов и расслоения поверхности.

Проверка параметров: выборочная проверка допусков на толщину стенки и ширину полки; проверка сертификатов качества прокатного материала; провести спектральное повторное тестирование стали марки Q235B.

2. Прецизионная обработка горячекатаных стальных швеллеров для кровли.

Резка по длине: прецизионная плазменная резка; отклонение перпендикулярности грани среза ≤ 1 мм.

Перфорация для снятия напряжений: размещение отверстий на расстоянии ≥ 1,5 диаметра отверстия от фланца; избегайте центральной зоны слабого напряжения полотна, чтобы предотвратить разрыв под нагрузкой.

Торцевая шлифовка: Удалите заусенцы с обрезанных кромок и отверстий, чтобы предотвратить повреждение антикоррозионного покрытия во время транспортировки и травмирование монтажного персонала.

3. Двухмаршрутная антикоррозионная обработка.

Способ нанесения лакокрасочного покрытия: дробеструйная очистка (Sa2,5) для удаления ржавчины → сдувание пыли → напыление эпоксидной грунтовки → напыление двухслойного верхнего покрытия → отверждение при температуре окружающей среды в течение 72 часов.

Способ горячего цинкования: кислотное травление/обезжиривание → промывка водой → погружение во флюс → горячее цинкование при 450–460°C → воздушное охлаждение/пассивация → шлифовка поверхностных цинковых узелков.

4. Заключительная заводская проверка и упаковка.

Проверка размеров и геометрии: полная проверка прямолинейности, скручивания/отклонения и расстояния между отверстиями.

Выборочная антикоррозионная проверка: проверка толщины на месте с использованием толщиномеров лакокрасочной пленки и слоя цинкования.

Хранение и упаковка: связывание стальных поддонов; маркировка с указанием модели, материала и антикоррозионных характеристик; влагонепроницаемая упаковка стретч-пленка для морской перевозки.

Национальный стандарт механических свойств и фактических параметров поперечного сечения

1. Механические параметры основного материала

Материал: горячекатаная углеродистая конструкционная сталь Q235B.

Механическая прочность: Предел текучести ≥ 235 МПа; предел прочности 375–500 МПа

Коэффициент теплового расширения: 1,2 × 10⁻⁵/°C; Компенсационные зазоры, необходимые для длиннопролетной кровли

2. Количественные антикоррозионные параметры.

Антикоррозионная защита на основе краски: общая толщина композитного покрытия ≥ 80 мкм.

Горячее цинкование: ≥ 80 мкм для стандартных внутренних помещений; ≥ 120 мкм для прибрежных зон или зон химической коррозии

Часто задаваемые вопросы

1. Могут ли горячекатаные стальные прогоны для кровли заменить Z-образные прогоны для кровли с крутым уклоном?

Ответ: Нет. Швеллер имеет плоские полки, что вызывает эксцентричную нагрузку на скатных крышах и предотвращает длительную несущую нагрузку за счет перекрытия; из-за этого прогоны со временем очень склонны к опрокидыванию, поэтому они подходят только для плоской установки.

2. Требуют ли вспомогательные компоненты для береговых проектов отдельного цинкования?

Ответ: Да. Потенциальные различия между различными стальными материалами ускоряют коррозию; HAISHENG по умолчанию применяет стандарт цинкования 120 мкм ко всем вспомогательным компонентам, поэтому клиентам не нужно приобретать их отдельно.

3. В чем разница между сверлением отверстий на месте и заводским предварительным сверлением швеллера?

Ответ: При сверлении на месте отсутствует снятие напряжений, что создает высокий риск разрыва полотна; заводское предварительное сверление соответствует национальным стандартам в отношении расстояния между отверстиями без ущерба для несущей способности конструкции и является обязательным требованием для зарубежных проектов.
