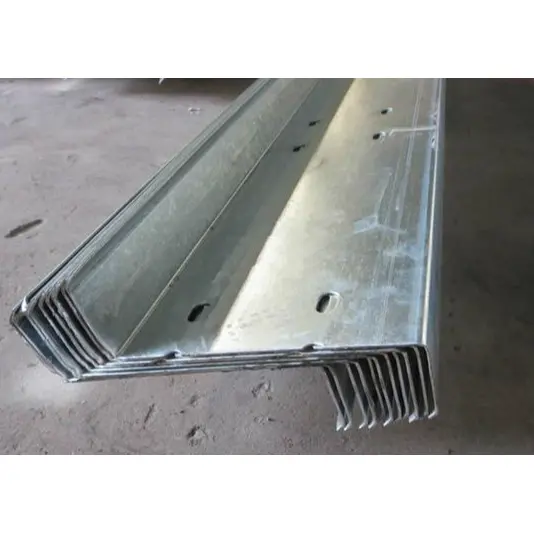

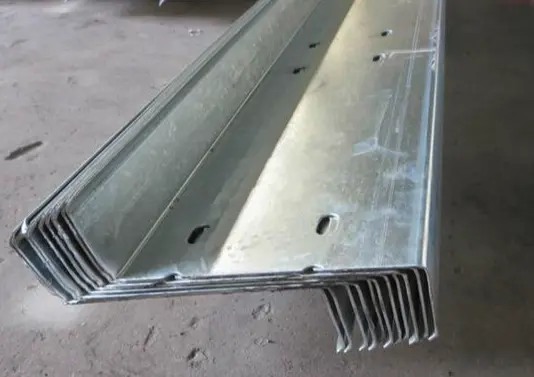

Холоднокатаные стальные прогоны Z-образного сечения компании HAISHENG представляют собой тонкостенные несущие профили, специально разработанные для наклонных крыш из стальных конструкций. В отличие от обычных прогонов С-образного сечения, их наклонная конструкция полки позволяет осуществлять сквозное перекрытие, образуя непрерывную несущую балку, что значительно повышает несущую способность крыши и одновременно снижает расход стали. Как универсальный поставщик стальных конструкций, мы предлагаем больше, чем просто профили Z-образного сечения; мы предоставляем комплексные решения для прогонов, адаптированные к таким факторам, как пролет завода, местные ветровые нагрузки и прибрежная среда с солевыми брызгами. Мы управляем всем: от качества цинкования сырья и штамповки на линии до комплексной поставки всех вспомогательных аксессуаров, тем самым решая общие инженерные проблемы, такие как несоответствие размеров, несоответствие антикоррозионным стандартам и структурные несоответствия во время сборки на месте, которые возникают при раздельном поиске профилей и аксессуаров.
Эти холоднокатаные стальные прогоны Z-образного сечения изготавливаются из горячеоцинкованной стальной полосы Q235B с использованием полностью автоматизированной линии холодной штамповки для непрерывного профилирования, в результате чего получается стандартный тонкостенный, легкий стальной профиль с Z-образным поперечным сечением.
Установленные над основными балками крыши, они выдерживают полную нагрузку профилированного стального листа крыши и изоляционных слоев, передавая эти нагрузки на основную стальную конструкцию. Они широко используются в портальных каркасных заводских зданиях и большепролётных каркасных крышах.
Имея полки, наклоненные в противоположных направлениях, концы могут перекрываться (в шахматном порядке) для увеличения длины, создавая многопролетную систему неразрезных балок; это обеспечивает превосходную общую устойчивость к изгибу по сравнению с прогонами С-образного сечения.
Конфигурации с наклонными фланцами непригодны для вертикального монтажа наружных стеновых панелей; С-образные сечения являются стандартным выбором для несущих стеновых балок, тогда как Z-образные сечения редко используются для стен.
Горячее цинкование является стандартным процессом; толщина покрытия должна составлять ≥80 мкм для стандартных внутренних промышленных объектов и ≥120 мкм для прибрежных или химически агрессивных зон.
Стандартное обозначение сечения: Высота × Фланец × Кромка (В × В × С)
Стандартные стандартные модели: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20.
Общий диапазон толщины стенок: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; Для индивидуальных проектов доступны сверхпрочные версии толщиной 3,0 мм.
1). Провисающие стержни: горячеоцинкованная круглая сталь (Φ10, Φ12); доступны в прямом и диагональном исполнении для ограничения бокового смещения Z-образных профилей и предотвращения скручивания или нестабильности при сильных ветровых нагрузках.
2). Стойки: Сварные гильзы из горячеоцинкованной трубы (Φ32×2,0); устанавливаются в местах перехода стержней с диагональным провисанием для обеспечения жесткой опоры и предотвращения деформации стержней под нагрузкой.
3). Распорки фланцев крыши: малые стальные уголки или небольшие компоненты C-образного сечения; крепится к прогону Z-образного сечения на одном конце и приваривается к стальной балке крыши на другом. Они противостоят опрокидыванию прогона, вызванному сильным ветром; полнокровельный монтаж обязателен для промышленных зданий с пролетами более 18 метров.
1). Прогоны: горячеоцинкованные стальные пластины (толщиной 3,0–5,0 мм), заранее приваренные к верхней поверхности основной балки крыши; они служат основой для крепления прогонов Z-образного сечения.
2). Соединительные болты: высокопрочные болты M12 или M14, оцинкованные горячим способом, используемые для крепления перекрывающихся концов прогонов.
Верхняя поверхность холоднокатаных стальных прогонов Z-образного сечения совместима с кровельными панелями со стоячим фальцем 470/475 и стандартными профилированными стальными листами с цветным покрытием. Он также поддерживает полную систему ограждения крыши, которая включает теплоизоляцию, воздухопроницаемые полиэтиленовые мембраны и коньковый отлив.
Используется модель Z160×50×20 с толщиной стенки 2,0 мм; имеет стандартные провисающие стержни и локализованные коленные распорки только в середине пролета крыши; подходит для внутренних, обычных перерабатывающих складов без значительной ветровой эрозии.
Используются модели Z180 и Z200 с толщиной стенок 2,0–2,2 мм; имеет полную компоновку прямых и диагональных провисающих стержней по всей длине и коленных распорок по всему пролету, чтобы выдерживать собственный вес крыши и сильные ветровые нагрузки.
Используются утолщенные профили Z-образного сечения (2,2–2,5 мм) с меньшим расстоянием между провисающими стержнями и коленными распорками, установленными по всей крыше; Толщина слоя цинкования увеличена до 120 мкм, чтобы противостоять коррозии морской солью и порывам сильного ветра.
Холоднокатаные стальные прогоны Z-образного сечения имеют наклонные фланцы, позволяющие концам перекрываться и образовывать непрерывную балочную конструкцию; Стальные прогоны С-образного сечения имеют плоские фланцы, которые можно соединить только встык, что обеспечивает простоту опоры конструкции.
Сталь Z-образного сечения подходит для скатных крыш и конструкций с большими пролетами; Сталь C-образного сечения обычно используется для изготовления балок стен и крыш заводов с пролетами 12 метров и менее.
При одинаковых размерах поперечного сечения сталь Z-образного сечения испытывает меньшие изгибающие моменты в середине пролета, что позволяет увеличить расстояние между однопролетными крышами.
Наклонные полки естественным образом совпадают со скатом крыши, сохраняя верхнюю поверхность прогона параллельной панели крыши; это обеспечивает вертикальное, равномерное распределение нагрузки и исключает эксцентричную нагрузку.
Фланцы на обоих концах профиля можно перекрывать друг с другом для увеличения длины без дополнительных соединительных пластин; простое крепление болтами завершает расширение, значительно сокращая время строительства крыши.
Секция обеспечивает высокую общую боковую жесткость и высокую устойчивость к боковому давлению и деформации кручения, обеспечивая устойчивость крыши при сильном ветре.
При тех же требованиях к пролету крыши и нагрузке сталь Z-образного сечения позволяет использовать меньшие поперечные сечения или более тонкие стены, уменьшая количество стали, используемой на единицу площади, и снижая нагрузку на основной стальной каркас.
Отверстия под болты для сращивания предварительно просверлены на заводе; Для установки на месте требуется только вставить и затянуть болты, что исключает необходимость сверления на месте, что обеспечивает надежные соединения и минимизирует строительные отходы.
При перекрытии холоднокатаные стальные прогоны Z-образного сечения образуют многопролетную неразрезную балку, эффективно снижая изгибающие моменты в середине пролета. При одинаковых условиях нагрузки и пролета можно использовать профиль меньшего размера по сравнению со сталью C-образного сечения, что снижает общие затраты на закупку стали. Напротив, в стали C-образного сечения обычно используются простопролетные соединения; Для применений с большими пролетами требуются большие поперечные сечения, что приводит к более высокому расходу материала.
При одинаковой высоте и толщине стенок Z-образное сечение обеспечивает более высокий момент инерции вдоль своей прочной оси по сравнению со сталью C-образного сечения. Он обеспечивает превосходную вертикальную несущую способность и устойчивость к сильному снегу и сильному ветру, что делает его предпочтительным выбором для прибрежных проектов и крупнопролетных пространственных каркасных конструкций.
Наклонная конструкция фланца естественным образом совместима со скатными крышами, обеспечивая стабильную опору без риска односторонней, неподдерживаемой нагрузки, часто встречающейся у С-образных профилей; плоские полки С-образных профилей могут вызвать эксцентриситет нагрузки на крутых склонах, что со временем приведет к прогибу и деформации.
Использование стали Z-образного сечения для большепролетных крыш позволяет снизить технические характеристики профиля и общий расход стали. Его собственный вес намного ниже, чем у традиционного горячекатаного швеллера; чрезмерный вес швеллера не только увеличивает затраты на материалы, но и увеличивает затраты на строительство главных балок и фундаментов, поэтому горячекатаный швеллер в значительной степени вытесняется из использования в качестве прогонов крыш в современных промышленных зданиях из легких сталей.
Изготовленный с помощью комплексного процесса горячего цинкования, он соответствует двойным антикоррозионным стандартам (80 мкм для внутренних районов и 120 мкм для прибрежных регионов), обеспечивая устойчивость к ржавчине при длительном использовании на открытом воздухе. При длинных пролетах крыши секции можно напрямую стыковать внахлест, чтобы увеличить длину без сегментного соединения, что приводит к гораздо более высокой общей скорости монтажа по сравнению с стыковым соединением, необходимым для С-образных профилей.
1). Прогоны кесарева сечения: используйте просто поддерживаемую конструкцию стыкового соединения; подходит для стеновых систем заводов и крыш с небольшими пролетами (до 15 м).
2). Горячекатаный швеллер: высокий собственный вес и высокая стоимость; редко используется в системах с оболочками из легкой стали.
3). Прогоны Z-образного сечения: обеспечивают постоянную несущую нагрузку внахлест и обеспечивают отличную устойчивость к изгибу; Специально разработан для крутых скатов и больших пролетов крыш.
Сырьем для холоднокатаных стальных прогонов Z-образного сечения является горячеоцинкованная стальная полоса Q235B. Каждая партия по прибытии проверяется на толщину полосы и толщину слоя оцинковки; цинковое покрытие должно быть не менее 80 мкм для внутреннего применения и 120 мкм для прибрежного применения. Поверхность осматривается на наличие дефектов, таких как пятна без покрытия, шелушение, сильные изгибы или царапины; несоответствующие материалы немедленно помещаются на карантин и исключаются из производства. Стандартная толщина производственных стенок составляет 1,8 мм, 2,0 мм, 2,2 мм и 2,5 мм.
Рулоны стали поднимаются на погрузочную эстакаду, и разматыватель отпускает полосу. Выравнивающее оборудование устраняет напряжение при намотке, а устройство оснащено двусторонней фотоэлектрической системой коррекции для предотвращения перекоса подачи и обеспечения одинаковых размеров поперечного сечения.
Несколько наборов формовочных роликов постепенно сгибают стальную полосу, прокатывая Z-образную форму с наклонными фланцами и загнутыми внутрь кромками за один проход. Этот процесс обеспечивает массовое производство полного стандартного модельного ряда от Z140 до Z300; фиксированная оснастка обеспечивает контролируемые допуски на размеры.
Материал разрезается точно в режиме онлайн на длину, необходимую для проекта заказчика. Гидравлическая летучая пила обеспечивает чистый и гладкий рез, избегая деформации поперечного сечения из-за сдавливания или чрезмерных заусенцев.
На обоих концах профиля пробиты отверстия под болты для облегчения нахлеста и болтового соединения на месте. Стандартизированное расстояние между отверстиями исключает необходимость дополнительного сверления во время установки.
1). Фактическое измерение высоты секции, ширины фланца, размеров кромки и толщины стенки для проверки соответствия спецификациям заказа;
2). Проверка на наличие таких дефектов, как боковое прогибание, скручивание или повреждение оцинкованного покрытия; бракованная продукция отбирается на доработку.
Z-образные прогоны одинаковой модели, толщины стенки и длины соединяются вместе. Деревянные поддоны для защиты размещаются внизу и на них наклеиваются идентификационные этикетки с указанием модели, толщины стенок, индивидуальной длины, количества партии и соответствующего названия проекта.
Параллельно обрабатываются комплекты вспомогательных компонентов: тяги изготавливаются путем резки круглой стали Φ10/Φ12, накатки резьбы на обоих концах и нанесения горячего цинкования; стойки изготавливаются путем резки и обработки сварной трубы Ф32х2,0; а карнизные раскосы и планки прогонов изготавливаются методом гибки. Все компоненты подвергаются цинкованию, сортируются, упаковываются и поставляются той же партией, что и Z-образные прогоны.
1). Приварите и закрепите горячеоцинкованные планки прогонов к верхней поверхности стальных балок крыши;
2). Перекройте концы Z-образных прогонов в шахматном порядке, вставьте и затяните болты M12/M14, чтобы образовалась сплошная несущая балка;
3). Установите прямые и диагональные рулевые тяги, используя втулки для усиления поперечной устойчивости; установите карнизные раскосы на длиннопролетных участках крыши.
1). Марка материала: Q235B горячеоцинкованная стальная полоса.
2). Стандарт цинкования: ≥80 мкм для стандартных внутренних территорий; ≥120 мкм для прибрежных регионов и химических промышленных зон
3). Стандартная толщина стенок: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; Версия для тяжелых условий эксплуатации толщиной 3,0 мм доступна по запросу.
4). Механические свойства: Предел текучести ≥235 МПа; диапазон прочности на разрыв 375–500 МПа
З140*50*20, З160*50*20, З180*60*20, З200*70*20, З220*75*20, З250*75*20, З280*80*20, З300*80*20
- Z160×50×20: 2,0 мм ≈ 4,58 кг/м; 2,2 мм ≈ 5,03 кг/м
- Z180×60×20: 2,0 мм ≈ 5,21 кг/м; 2,2 мм ≈ 5,72 кг/м
1. Провисающие стержни: Φ10, Φ12, горячеоцинкованная круглая сталь Q235; концы имеют накрученную резьбу;
2. Втулки стойки: бесшовная стальная труба Φ32×2,0;
3. Карнизные распорки (коленные распорки): сталь малого С-образного сечения толщиной 1,8–2,0 мм или угловая сталь; необходимые компоненты для ветроустойчивых крыш;
4. Соединительные принадлежности: планки прогона из горячеоцинкованной стальной пластины толщиной 3,0–5,0 мм; Крепежные болты представляют собой высокопрочные горячеоцинкованные болты M12/M14.
1. Малые и средние пролетные крыши (пролет ≤ 15 м): Z160×50×20, толщина стены 2,0 мм;
2. Крупнопролетные производственные здания (18–30 м): модели Z180 или Z200, толщина стен 2,0–2,2 мм; стержни провисания установлены по всему пролету; карнизные раскосы, установленные непрерывно вдоль крыши;
3. Прибрежные районы с сильным ветром и агрессивной средой: выбирайте профили толщиной на 2,2–2,5 мм; уменьшить расстояние установки стержня провисания; увеличить толщину слоя цинкования до 120 мкм.
Наклонные полки допускают сквозное перекрытие, создавая конструкционную систему из неразрезных балок; при тех же размерах поперечного сечения холоднокатаные стальные прогоны Z-образного сечения обеспечивают превосходную устойчивость к изгибу по сравнению со сталью C-образного сечения, что делает их подходящими для всех проектов кровельных конструкций с большими пролетами и наклонными стальными конструкциями.
1. Вопрос: Как мне различать и выбирать между сталью Z-образного сечения и сталью C-образного сечения?
A: Используйте сталь C-образного сечения для крыш с короткими пролетами (менее 15 м) и несущих наружных стен завода; отдавайте предпочтение стали Z-образного сечения для скатных крыш, промышленных зданий с большими пролетами (более 18 м) и крыш с объемным каркасом в ветреных прибрежных районах.
2. Вопрос: Как обеспечивается защита от коррозии стали Z-образного сечения в прибрежных проектах?
О: Заказы для прибрежных регионов выполняются с использованием горячеоцинкованных стальных полос толщиной 120 мкм; все вспомогательные компоненты, такие как провисающие стержни, планки прогонов и карнизные раскосы, проходят один и тот же процесс сверхпрочной гальванизации, чтобы предотвратить их ржавчину перед основными секциями конструкции.
3. Вопрос: Предлагаете ли вы резку по индивидуальному заказу и поставляете ли полный набор аксессуаров для отправки?
О: Мы поддерживаем резку на любую указанную длину. Полный набор аксессуаров, включая стержни провисания, стойки, карнизные раскосы, прогоны и соединительные болты, может быть адаптирован к конкретному заводскому пролету и требованиям к ветровой нагрузке и отправлен вместе в одном контейнере.
4. Вопрос: Можно ли использовать сталь Z-образного сечения непосредственно в качестве прогонов стен?
О: Не рекомендуется; наклонные фланцы затрудняют монтаж вертикальных стеновых панелей заподлицо. Сталь C-образного сечения является стандартным выбором для прогонов несущих стен.
