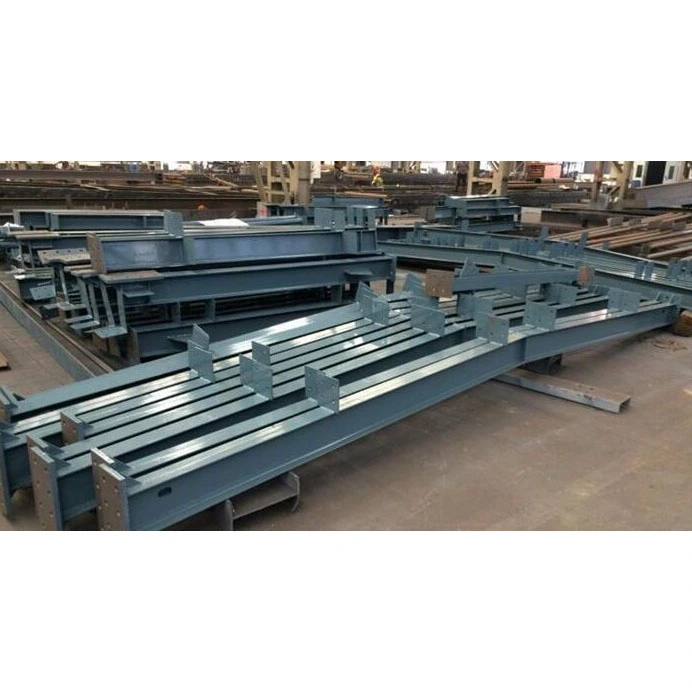

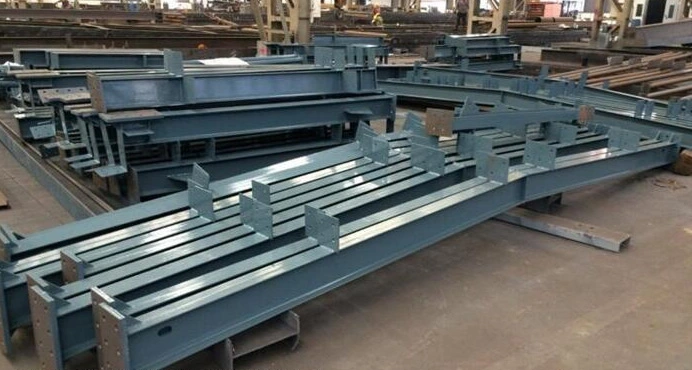

Сверхмощная стальная балка H-образного сечения

Сверхмощная стальная балка двутаврового сечения является наиболее широко используемым горизонтальным несущим компонентом в стальных конструкциях. В отличие от двутавровых балок, коробчатых балок или круглых полых профилей, которые имеют присущие им структурные ограничения, двутавровые балки оптимизируют распределение нагрузки за счет особой конструкции поперечного сечения полки и стенки.

HAISHENG использует модель двойного производства, сочетающую массовое производство горячекатаной прокатки и изготовление сварных листов, обслуживая все: от стандартных изделий до нестандартных сверхпрочных балок и балок переменного сечения. Наши продукты поставляются полностью заводскими, включая сварку торцевых пластин, сборку ребер жесткости, дробеструйную очистку класса Sa2,5 и многослойное покрытие, что исключает необходимость окончательной обработки на месте. Они готовы к немедленному подъему и подключению, эффективно решая три основные проблемы закупок для зарубежных проектов: нехватку сварщиков на месте, сжатые графики строительства и трудности с будущими структурными модификациями. Они являются оптимальным выбором для главных балок пола и балок жесткого каркаса крыши.

Классификация продуктов и обзор поперечного сечения

1. Классификация и область применения.

- Горячекатаные двутавровые балки: стандартные профили, изготовленные с помощью одного процесса горячей прокатки на сталелитейном заводе, имеющие фиксированные размеры и жесткие допуски. Преимущества включают быструю доставку, более низкие затраты на единицу продукции и отсутствие остаточных сварочных напряжений. Однако они допускают резку только по длине (размеры поперечного сечения не могут быть изменены) и лучше всего подходят для стандартных второстепенных балок промышленных предприятий с пролетами ≤18 м и обычными нагрузками.

- Сварные двутавровые балки: изготавливаются путем сборки отдельных стенок и полок с использованием автоматической сварки под флюсом; все параметры, такие как высота секции, ширина фланца и толщина пластины, полностью настраиваются. Способные производить балки переменного сечения (конические балки), они являются основным выбором для нестандартных проектов с пролетами > 18 м, тяжелыми крановыми нагрузками и сложными конструкциями крыш с портальным каркасом.

2. Стандартизированная отраслевая маркировка

- Формула маркировки: H×B×tw×tf (универсально понята в отрасли и совместима с глобальными стандартами проверки чертежей)

- Определения параметров: H = общая высота балки; B = внешняя ширина фланца; tw = толщина стенки; tf = толщина фланца

- Пример: H600×200×10×16 означает высоту балки 600 мм, ширину полки 200 мм, толщину стенки 10 мм и толщину полки 16 мм.

3. Классификация материалов и пригодность к низким температурам.

- Стандартные условия окружающей среды: Q235B, Q355B (охватывает 90% глобальных проектов внутри помещений и на открытом воздухе с умеренным климатом)

- Низкотемпературные/альпийские условия: обязательно Q355NL (сертифицирован на ударную вязкость при -20°C для предотвращения хрупкого разрушения; требуется для проектов в Северной Европе, России и Внутренней Монголии)

Контрольный список поставки на завод

1. Классификация тел балок

- Прямые балки постоянного поперечного сечения: усиленные стальные балки двутаврового сечения с одинаковыми размерами по всей длине; используется для первичных и второстепенных балок в многоэтажных каркасах и платформах для оборудования.

- Конические балки переменного сечения: увеличенная высота в середине пролета и на конических концах; Специально разработан для крыш предприятий с жестким каркасом портала, чтобы уменьшить изгибающие моменты опор и сэкономить сталь.

- Сращенные балки сверхдлинной длины: изготавливаются из сегментов длиной более 12 м; включает в себя предварительно подготовленные фаски для стыкового сварного шва для сварки на месте сварными швами класса I.

2. Стандартные компоненты торцевой опоры

- Торцевые пластины на болтах: толщина 16–40 мм; выбирается с учетом сил реагирования поддержки; предварительно просверлены для высокопрочных болтов; предпочтительный выбор для 90% жестких соединений балок с колоннами (не требуются огневые работы на месте).

- Приварные фаски: V-образные фаски с обеих сторон полок и стенок; используется для высотных мегакаркасов, требующих сварки с полным проваром на месте.

- Опорные поперечные ребра жесткости: стандартная функция в зонах пикового сдвига на опорах балок; предотвращает локальное выпучивание/разрушение стенки под несущими нагрузками; обязателен в соответствии с национальными структурными стандартами.

3. Среднепролетные вспомогательные конструкции.

- Поперечные ребра жесткости в середине пролета: расположены в точках сосредоточения нагрузок от оборудования и вертикальных крановых нагрузок для подавления коробления стенки при сдвиге.

Соединительные пластины пояска второстепенной балки: изготавливаются заранее и привариваются к стенке главной балки для штифтового соединения с второстепенными балками, что исключает необходимость сверления или резки на месте.

Усиливающие пластины для инженерных проемов: кольцевое усиление для проемов в перегородках (сантехнических, электрических, противопожарных) для предотвращения снижения несущей способности конструкции, вызванного вырезами.

4. Подъемные и временные вспомогательные компоненты.

Сборные подъемные проушины: Предварительно устанавливаются на заводе для длиннопролетных балок массой более 3 тонн; спроектирован с учетом расчетов грузоподъемных конструкций; Специальная сварка подъемных проушин на месте запрещается.

Шипы временного позиционирования: используются для выравнивания во время сборки многосегментных балок на месте; после завершения отшлифовать, чтобы обеспечить гладкость поверхности.

5. Антикоррозионная и огнестойкая обработка поверхности.

Общее применение внутри помещений: дробеструйная очистка Sa2,5 + эпоксидная грунтовка с высоким содержанием цинка + промежуточный слой из слюдистого оксида железа + полиуретановое верхнее покрытие; Толщина сухой пленки: 80–120 мкм.

Огнестойкие зоны: Дополнительное нанесение тонкопленочных или толстопленочных вспучивающихся огнестойких покрытий для удовлетворения требований проверки пожарной безопасности в течение 1, 2 или 3 часов.

Прибрежные/химически агрессивные зоны: горячее цинкование заменяет систему окраски; толщина цинкового покрытия ≥85 мкм; устойчивость к коррозии в солевом тумане >18 лет.

6. Расходные материалы для установки и заводская документация входят в комплект поставки.

Расходные материалы: высокопрочные болты класса 8,8 и 10,9, шайбы плоские и шайбы со скошенной кромкой; размер соответствует отверстиям в торцевой пластине, что устраняет необходимость в дополнительных закупках.

Инспекционная документация: оригинальные сертификаты качества материалов, отчеты о 100% ультразвуковом контроле (UT) для сварных швов класса 1, записи трехмерной проверки размеров и журналы уникальных идентификаторов компонентов; вся документация подходит для зарубежной таможенной очистки и внутреннего аудита владельца.

Преимущества стальных балок двутаврового сечения для тяжелых условий эксплуатации

1. Обширная гибкая избыточность; предотвращает дальнейшее провисание крыши и протечки воды.

Фланцы сосредоточены на верхнем и нижнем краях, где напряжение изгиба самое высокое; момент сопротивления относительно сильной оси намного превышает момент сопротивления двутавровой балки того же веса. Проверка нагрузки подтверждает, что долгосрочное вертикальное отклонение стандартных балок крыши с пролетом 15 м остается ниже предела L/400, что предотвращает распространенные проблемы после строительства, такие как деформация прогона крыши, разрыв гидроизоляционных мембран и протечка крыши.

2. Легкая конструкция снижает затраты на фундамент и гражданское строительство.

По сравнению с коробчатыми балками эквивалентной несущей способности собственный вес снижается на 22–30%, что снижает вертикальную нагрузку, передаваемую на стальные колонны и фундаменты. Нет необходимости увеличивать размеры изолированного фундамента, что напрямую снижает затраты на арматуру, бетон и земляные работы; это делает систему очень подходящей для укрепления и реконструкции устаревших промышленных объектов.

3. Сухое строительство на месте подходит для регионов с нехваткой рабочей силы.

95% изготовления двутавровых балок на болтах выполняется на заводе; работы на объекте ограничиваются подъемно-болтовыми операциями, что позволяет установить 8–12 балочно-колонных пролетов в день. Поскольку сертифицированные сварщики высокого давления не требуются, система эффективно решает проблемы нехватки сварщиков и высоких затрат на рабочую силу, часто возникающих на зарубежных объектах в Юго-Восточной Азии и Африке.

4. Усталостная, ветровая и сейсмостойкость, подходящая для длительных циклических нагрузок.

Остаточные сварочные напряжения полностью устраняются за счет гидравлического выпрямления, что позволяет конструкции выдерживать возвратно-поступательное движение мостовых кранов и циклические боковые нагрузки от сильного ветра. В зонах сейсмической интенсивности 8 не требуется никаких дополнительных боковых распорок, а усталостная долговечность конструкции соответствует 50-летнему расчетному сроку службы.

5. Высокая совместимость с будущими модификациями снижает затраты на обновление и расширение.

Открытая конструкция позволяет избежать закрытых полостей, что позволяет устанавливать опоры оборудования, новые трубопроводы или структурные проемы без ущерба для внутреннего антикоррозионного покрытия. Это дает значительные преимущества по сравнению с коробчатыми балками (к которым отсутствует внутренний доступ) и круглыми полыми секциями (где вырезание проемов нарушает антикоррозийную целостность), что приводит к снижению затрат на будущие модификации и расширения более чем на 60%.

6. Двойные производственные маршруты обеспечивают гибкие и контролируемые графики поставок.

Стандартные горячекатаные балки доступны к отгрузке в течение 3 дней, а сварные балки переменного сечения по индивидуальному заказу доставляются в течение 12–18 рабочих дней. Методы производства можно гибко переключать в зависимости от срочности проекта, что помогает избежать штрафов, связанных с задержкой графика.

Анализ горизонтальной дифференциации по категориям продуктов

1. Структурная дифференциация несущей способности

- по сравнению с двутавровыми балками: двутавровые балки имеют наклонные внутренние поверхности полки, что приводит к потере материала по краям и высокой подверженности боковой нестабильности вдоль слабой оси; Напротив, двутавровые балки имеют параллельные внутренние и внешние поверхности полок, что улучшает использование материала на 17% и позволяет укладывать прогоны непосредственно на полки.

- по сравнению с коробчатыми балками: коробчатые балки обеспечивают сбалансированную двунаправленную жесткость, но страдают от чрезмерного собственного веса и недоступных внутренних полостей для удаления ржавчины; H-образные балки имеют разные сильные и слабые оси, что позволяет целенаправленно усилить жесткость с одной стороны и снизить затраты на 35%.

- по сравнению с балками круглого полого сечения (CHS): балки CHS обеспечивают одинаковую жесткость во всех направлениях, но не могут поддерживать настил плоского пола на своих верхних поверхностях; хотя они обладают низкой ветроустойчивостью, они непригодны в качестве основных балок перекрытия и обычно ограничиваются использованием в консольных ландшафтных конструкциях.

2. Дифференциация в совместном строительстве.

- Соединения балки с колонной: три открытые поверхности позволяют универсально использовать три типа соединений — болтовые концевые пластины, сварные соединения с пазом и кронштейны (пороги) внахлест, — обеспечивая высочайший уровень стандартизации в промышленных чертежах.

- Соединения второстепенных балок: плоская стенка главной балки позволяет выполнять вертикальную сварку соединительных пластин с контролируемой перпендикулярностью; напротив, соединение с изогнутыми поверхностями (например, с круглыми или квадратными трубами) часто приводит к эксцентричной нагрузке.

- Изготовление переменного сечения: придание формы достигается простым разрезанием полотна; Стоимость изготовления единицы составляет всего 40% от стоимости балок коробчатого сечения переменного сечения.

3. Дифференциация в защите от коррозии и обслуживании.

- Защита от коррозии: Отсутствие закрытых полостей; Дробеструйная очистка и покраска обеспечивают полное покрытие без слепых зон, исключая риск внутреннего скопления воды и ржавчины.

- Техническое обслуживание и осмотр: состояние сварных швов и ржавчины можно проверить визуально снаружи без эндоскопов, что чрезвычайно упрощает техническое обслуживание.

4. Итоговые выводы по отбору

- Сверхпрочные стальные балки двутаврового сечения: многоэтажные заводские здания, портальные крыши с жестким каркасом и системы бетонных композитных полов.

- Коробчатые балки: крупномасштабные, тяжеловесные проекты с пролетами >36 м или грузоподъемностью крана ≥50 т.

- Балки из круглых труб: архитектурные особенности фасада и небольшие консольные навесы.

- Двутавровые балки: временные простые опоры и различные второстепенные балки крыши.

Десятиэтапный стандартизированный процесс массового производства

1. Входной контроль сырья.

- Горячекатаные профили: проверьте сертификаты прокатного материала, повторно измерьте толщину стенки и фланцев, а также проверьте наличие расслоений или трещин на поверхности.

- Необработанные стальные пластины: выравнивание для устранения коробления, вызванного прокаткой, и повторного измерения плоскостности; несоответствующие тарелки немедленно возвращаются.

2. Прецизионная резка с ЧПУ.

- Горячекатаные балки: распиливаются на пильных станках с ЧПУ с припуском 2 мм на случай сварочной усадки.

- Сварные балки: машины газовой резки используются для раздельной резки стенок и фланцев; у полотен переменного сечения нарезают фигурные переходные фаски.

3. Сборка на шаблонах

Специализированные фиксированные приспособления обеспечивают ограничения позиционирования, удерживая отклонение центрирования стенки в пределах 2 мм и обеспечивая одновременное вертикальное выравнивание обоих фланцев; Прихваточная сварка фиксирует сборку и предотвращает смещение.

4. Двусторонняя автоматическая дуговая сварка под флюсом (SAW).

Односторонняя сварка корня → оборот заготовки и строжка/зачистка корня → полная сварка с обратной стороны для исключения неполного провара корня; критические сварные швы главной балки проходят 100% ультразвуковой контроль (UT) в соответствии со стандартами уровня I.

5. Гидравлическая коррекция сварочных напряжений.

Для решения проблемы скручивания полки внутрь и бокового изгиба балки используются методы двойной коррекции с использованием выпрямителей фланцев и выпрямителей балки для устранения внутренних сварочных напряжений и предотвращения последующей упругой деформации.

6. Сборка и сварка вспомогательных компонентов.

Точная разметка планировки на основе чертежей; последовательная сварка несущих ребер жесткости, поясков второстепенных балок, прогонов и торцевых пластин со строгим контролем сварочных деформаций.

7. Прецизионное изготовление отверстий на станке с ЧПУ.

Высокопрочные отверстия под болты формируются за один проход на сверлильных станках с ЧПУ 3D (допуск диаметра отверстия ±0,3 мм); различные технологические отверстия вырезаются с помощью плазмы, а затем зачищаются.

8. Обработка поверхности готового изделия.

Шлифование сварных швов, брызг и следов резки; маркировка номеров компонентов и отметок осей для облегчения подъема и выравнивания на месте.

9. Удаление ржавчины класса Sa2,5 и многослойное покрытие.

Полное удаление ржавчины с помощью сквозной дробеструйной машины с достижением шероховатости поверхности 40–75 мкм для обеспечения адгезии краски; послойное нанесение грунтовки, промежуточного слоя и финишного покрытия с нанесением дополнительного огнестойкого покрытия в обозначенных огнезащитных зонах.

10. Заключительная проверка, упаковка и отправка.

Проверка прямолинейности, размеров поперечного сечения и толщины лакокрасочного слоя; составление полных протоколов проверки качества; упаковка в соответствии с международными стандартами с использованием непромокаемой стретч-пленки и деревянных поддонов.

Дополнение: Специальный процесс для балок переменного сечения

Раскрой неравномерных полотен → сборка на секционных стапелях → коническая стыковая сварка → общая вторичная правка; все остальные процессы идентичны процессам для стандартных балок.

Комплексные технические параметры производительности

1. Допуски геометрической обработки готового изделия

- - Продольная прямолинейность тела балки: ≤L/1000 (где L — общая длина балки)

- Боковая вертикальность фланца: ≤B/100 (где B – ширина фланца)

- Отклонение размеров поперечного сечения (длина/ширина): ±2–3 мм.

2. Механические свойства основного материала (стальная балка двутаврового сечения для тяжелых условий эксплуатации)

Примечание. Q355NL, прошедший квалифицированное испытание на удар при низкой температуре, следует использовать для строительных участков с низкими температурами.

3. Неявные структурные параметры

- Устойчивость к сильному изгибу: лучший в отрасли момент сопротивления относительно оси X; минимизирует расход стали при заданной нагрузке

- Распределение поперечной силы: полотно воспринимает 100% вертикальной поперечной силы; фланцы не способствуют сопротивлению сдвигу, что приводит к четким границам нагрузки, что упрощает проверку конструкции.

- Коэффициент ветроустойчивости: 1,3–1,5 (ниже, чем у коробчатых балок, но выше, чем у круглых полых профилей); обеспечивает сбалансированную посадку в прибрежных зонах с умеренной ветровой нагрузкой

- Боковая устойчивость: верхняя полка напрямую соединяется с плитами перекрытия или прогонами, что устраняет необходимость в дополнительных боковых распорках и упрощает структурные чертежи.

4. Стандарты контроля и приемки сварных швов.

- Сварные швы I категории: стыки главных балок и несущие сварные швы на опорах; Требуется 100% ультразвуковой контроль (UT); стандарт без дефектов

- Сварные швы класса II: вторичные сварные швы для ребер жесткости и соединительных пластин; 20% выборочная проверка; прочность сварного шва не должна быть ниже прочности основного материала

5. Характеристики подключения

- Высокопрочные болты: класс 10,9 предпочтителен для жестких соединений балки с колонной; Класс 8.8 используется для вторичных штыревых соединений.

- Срезные шпильки: стандартные шпильки Φ16/Φ19 на верхней полке для плит перекрытия из композитного бетона, обеспечивающие синергетическую несущую способность стали и бетона.

Почему выбирают ХАЙШЭН?

1. Надежная пропускная способность на нескольких базах и стабильная трансграничная доставка

Производство распределено по четырем основным базам по изготовлению стальных конструкций (Тяньцзинь, Фуцзянь, Шаньдун и Хубэй), что обеспечивает локализованную логистику и доставку. Мы поддерживаем достаточный запас стандартных сверхпрочных стальных балок двутаврового сечения для отправки в течение 48 часов. Для нестандартных сварных балок мы используем 12 собственных линий сварки под флюсом, что позволяет нам обойти узкие места в пиковые сезоны и обеспечить своевременную отгрузку полных контейнерных заказов для зарубежных клиентов.

2. Комплексная сторонняя проверка качества и соответствие зарубежным стандартам заводского аудита.

Мы поддерживаем независимый внутренний отдел контроля качества и поручаем сторонним агентствам проверять каждую партию главных балок на наличие дефектов, толщину лакокрасочного слоя и характеристики материалов. Предоставляются оригинальные отчеты об инспекциях на английском языке, соответствующие требованиям инженерных тендеров и вступительным стандартам стран Африки, Юго-Восточной Азии и Центральной Азии, что избавляет клиентов от необходимости проводить дополнительные испытания.

3. Бесплатная оптимизация детального проектирования и чертежей для предотвращения ошибок и отходов материала.

Наша зарубежная группа по детализации стальных конструкций, состоящая из 12 человек, оптимизирует детали соединений и проверяет расчеты нагрузок в соответствии с местными стандартами (BS, EN, GB). Мы заранее устраняем такие проблемы, как столкновения балок и колонн и несоответствие толщины пластин, обнаруженные в исходных чертежах, сокращая отходы материалов на объекте в среднем на 8%.

4. Универсальные услуги трансграничной поддержки

Мы предоставляем экспортную фумигацию, влагонепроницаемую и антикоррозийную упаковку, многоязычные видеоролики с инструкциями по установке и услуги по оформлению документации по таможенному оформлению. На зарубежные проектные площадки мы можем направить сертифицированных инженеров по стальным конструкциям для оказания помощи по установке на месте, преодолевая коммуникационные барьеры, связанные с удаленным строительством.

5. Долгосрочная гарантия и ремонтная поддержка.

При отсутствии техногенных перегрузок мы предоставляем гарантию на лакокрасочные работы 3 года, гарантию на горячее цинкование 15 лет и пожизненную техническую поддержку основной конструкции. Номера компонентов, присвоенные заводом-изготовителем, обеспечивают отслеживаемость, а запасные части тех же спецификаций остаются доступными в течение 10 лет.

Часто задаваемые вопросы

Вопрос 1: Необходимо ли использовать двутавровые балки переменного сечения для балок крыши портального каркаса?

A: Для пролетов ≤15 м со стандартными нагрузками на крышу для снижения затрат можно использовать двутавровые балки постоянного сечения. При пролетах >15 м или при значительных нагрузках на крышу (дождь/снег) необходимы балки переменного сечения; это может снизить расход стали на 15–20%, одновременно снижая усилия сдвига на опорах.

Вопрос 2: Как быстро выбрать между сварными двутавровыми балками и горячекатаными двутавровыми балками?

О: Выбирайте горячекатаные балки стандартных размеров и жестких сроков; Выбирайте сварные балки нестандартного сечения, переменной глубины, сверхдлинных пролетов или листов специальной толщины. Горячекатаные балки не подвергаются сварочным напряжениям и подходят для регионов с низкими температурами, тогда как сварные балки обеспечивают большую гибкость в настройке.

Вопрос 3: Повлияет ли вырезание отверстий в стенке двутавровой балки на безопасность конструкции?

A: Небольшие проемы, усиленные пластинами жесткости в зоне малого сдвига (средний пролет), не ставят под угрозу безопасность; однако отверстия строго запрещены в зоне сильного сдвига рядом с опорами, поскольку они могут легко вызвать разрушение стенки при сдвиге. Наши подробные проектные чертежи четко обозначают эти запрещенные зоны.

Вопрос 4: Какое антикоррозионное решение рекомендуется для зарубежных регионов с высоким уровнем воздействия солевых брызг?

О: Горячее цинкование обязательно для прибрежных территорий в радиусе 5 км от берега, так как в течение 3–5 лет лакокрасочные системы неизбежно отслаиваются и ржавеют; для внутренних прибрежных районов толстослойные эпоксидные покрытия обеспечивают лучшую общую экономическую эффективность.

Вопрос 5: Как обращаться с балками, если они слишком длинные для перевозки стандартным транспортным средством?

A: Балки длиной более 12 метров изготавливаются из сегментов с прецизионно обработанными сварными фасками. Для сращивания на месте используются стыковые сварные швы класса I с полным проваром; Как только ультразвуковой контроль подтвердит целостность сварного шва, сращенная балка работает так же, как и непрерывная, и соответствует стандартам конструктивной приемки.

Вопрос 6: Как определяется толщина торцевой пластины? Можно ли использовать стандартную толщину по всем направлениям?

Ответ: Универсальный стандарт не может быть применен; Толщина торцевой пластины рассчитывается на основе максимальной силы реакции опоры и обычно составляет от 16 до 40 мм. Неразборчивое использование тонких пластин может привести к изгибу концевой пластины или проскальзыванию болта; мы предоставляем бесплатные расчеты толщины на основе нагрузок, специфичных для проекта.
