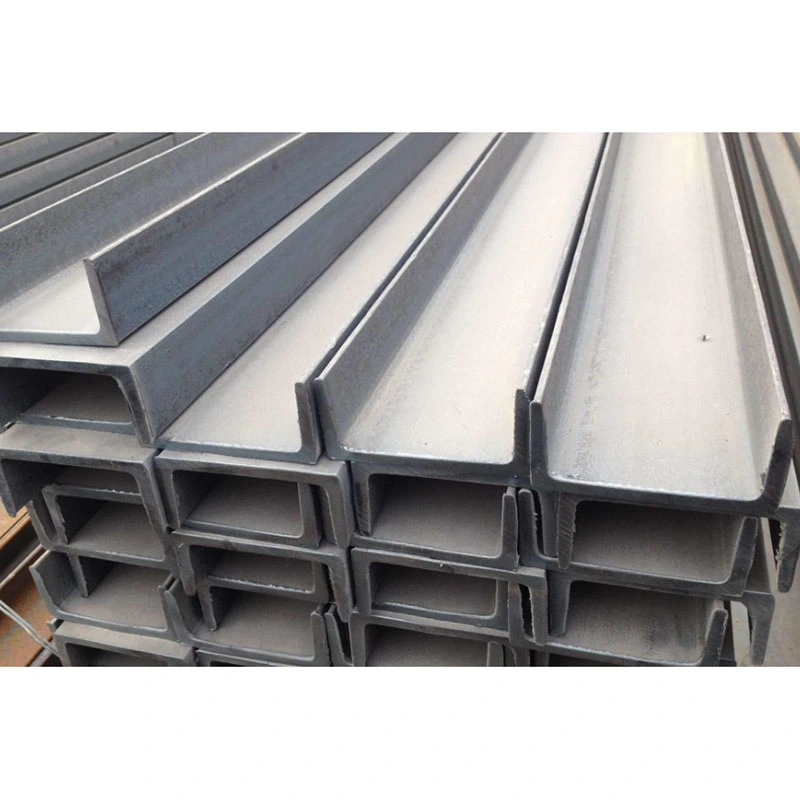

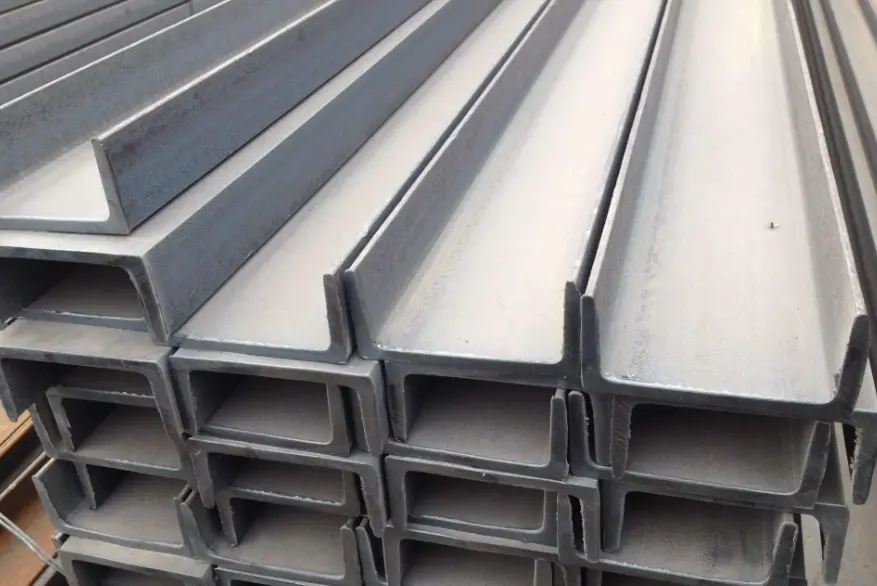

Горячекатаный швеллер из конструкционной стали

Горячекатаные профили из конструкционной стали являются наиболее широко используемыми легкими профилями открытого профиля в стальных конструкциях. В отличие от двутавровых или двутавровых балок, которые предназначены для двунаправленного изгиба, в этих каналах используется одностороннее U-образное отверстие, обеспечивающее уникальные возможности зажима и удержания. Они специально разработаны для вспомогательных несущих нагрузок, таких как распорки каркаса, опорные основания, закладные стеновые компоненты и каркас прогонов. В отличие от холоднодеформированных тонкостенных С-образных профилей, горячекатаные швеллеры имеют плотную металлургическую структуру и превосходную устойчивость к деформации сжатия, что делает их пригодными для использования в сложных условиях, включая промышленные объекты и влажные открытые помещения.

Используя имеющиеся у нас запасы сырья, HAISHENG выполняет только вторичную прецизионную обработку, что устраняет необходимость в сращивании листов и обеспечивает короткие сроки поставки. Мы также предлагаем модификации для сварки вплотную друг к другу для повышения жесткости на кручение, что эффективно соответствует требованиям, предъявляемым к подавляющему большинству вспомогательных компонентов легких стальных конструкций.

Категоризация продуктов и перекрестная идентификация

1. Различие между двумя типами участков канала

- Горячекатаный швеллер из конструкционной стали: отформован как единое целое при высоких температурах на сталелитейном заводе; отличается равномерной толщиной стенки и полки, а также собственным уклоном на внутренней поверхности полки; обеспечивает высокую прочность и ударопрочность основного материала; подходит для несущих постоянных конструкций.

- Холодноформованный С-канал: изготавливается путем гибки тонких стальных листов при температуре окружающей среды без термической обработки; имеет более тонкие стенки и меньший собственный вес; используется только для легких стальных прогонов крыши и внутреннего каркаса; не допускается использовать в качестве несущих натяжных элементов.

2. Обозначение модели и размеры.

- Стандарт обозначения: именуется в формате `[` + номер + суффикс `a` или `b` (например, `[14a`, `[16b`); суффикс «а» обозначает легкую модель с более тонкими фланцами, а суффикс «b» обозначает модель для тяжелых условий эксплуатации с более толстыми фланцами.

- Параметры поперечного сечения: определяются четырьмя параметрами: высотой стенки (h), шириной полки (b), толщиной стенки (tw) и толщиной полки (tf). Все горячекатаные швеллеры из конструкционной стали имеют наклон на внутренней поверхности полки, что делает их несовместимыми со стандартными соединителями, используемыми для двутавровых или двутавровых балок.

- Заводские стандартные длины: поставляются стандартной длиной 6 м, 9 м и 12 м; нестандартные длины не поставляются с завода; сверхдлинные элементы требуют сварки со скосом встык на месте.

3. Критерии выбора материала

- Q235B: подходит для стандартных условий внутри помещений, сухих наружных площадей, общих опор трубопроводов и стеновых закладок; 95% доступность на рынке; минимальная стоимость закупок.

- Q355B: подходит для пыльных промышленных сред, зон с вибрацией оборудования, кронштейнов для тяжелых условий эксплуатации и натяжных соединений с высокой ветровой нагрузкой; обеспечивает на 51% более высокий предел текучести и превосходную устойчивость к циклическим (переменным) нагрузкам.

Прецизионная отделка и стандартизированные решения, поставляемые заводом-изготовителем

1. Стандартные готовые компоненты

- Корпус основного канала: отрезание по длине с помощью пил для холодной резки с ЧПУ; Торцевые поверхности перпендикулярны и гладки, без окислительных заусенцев, возникающих при плазменной резке, что позволяет избежать монтажных зазоров.

- Концевые фитинги: торцевые пластины с плоским соединением и уплотнительные пластины на концах канала (уплотняющие пластины закрывают отверстие канала, чтобы предотвратить дождь и пыль, тем самым замедляя внутреннюю коррозию)

- Компоненты внутреннего канала: вертикальные внутренние ребра жесткости (приварены точечной сваркой к внутренним стенкам, чтобы предотвратить распространённую проблему, связанную с выпиранием канала открытого сечения наружу при сжатии).

- Боковые аксессуары: опорные плиты, межколонные стяжки и круглые хомуты для труб (предназначены для бокового зажима и несущих соединений).

2. Изготовление болтовых отверстий и меры по подъему

- Изготовление отверстий: отверстия для несущих соединений сверлятся с высокой точностью на 3-осном станке с ЧПУ (допуск ±0,2 мм); совместим со стандартными болтами класса 4,8 и высокопрочными болтами класса 8,8; не требуется развертывание на месте

- Подъемные приспособления: для тяжелых горячекатаных профилей из конструкционной стали длиной более 9 м с обеих сторон предусмотрены симметрично приваренные подъемные проушины; более короткие компоненты поднимаются непосредственно через фланцы, не требуя дополнительной сварки.

3. Конфигурации антикоррозионной и противопожарной защиты для конкретных сценариев.

- Стандартное использование внутри помещений: ручное удаление ржавчины St3 с последующим нанесением двухслойной системы покрытия (грунтовка и финишное покрытие); толщина сухой пленки 55–90 мкм; обеспечивает 8 лет защиты от ржавчины в помещении

- Использование на открытом воздухе в прибрежных зонах: удаление ржавчины дробеструйной очисткой Sa2,5 с последующим горячим цинкованием; толщина цинкового покрытия ≥70 мкм; обеспечивает 8–12 лет устойчивости к коррозии солевого тумана.

- Огнеопасные зоны: Нанесение тонкопленочного вспучивающегося огнестойкого покрытия поверх существующего антикоррозионного слоя; соответствует стандарту огнестойкости в течение 1 часа

4. Три типа напольной конфигурации готового продукта

- Швеллер опорный для оборудования: Корпус швеллера + опорная плита + внутренняя вертикальная жесткость + полная антикоррозийная обработка; используется для напольных оснований для вентиляторов и водяных насосов

- Межколонный тяговый канал: Корпус швеллера + двусторонние проушины + отверстия для позиционирующих болтов; используется для боковой стабилизации и крепления стальных колонн двутаврового сечения и колонн из круглых труб.

- Прогоны ограждения из легкой стали: холодногнутые С-профили + торцевые пластины + планки прогонов; используется для поддержки стальных панелей с цветным покрытием крыши и стен.

5. Инспекционная документация, прилагаемая к поставке.

Оригинальные сертификаты качества материалов производителя, протоколы полноразмерных и визуальных проверок, а также уникальные идентификаторы компонентов, нанесённые распылением — все на английском языке — для непосредственного использования при одобрении надзора за рубежом и таможенном оформлении.

Ключевые практические преимущества

1. Доступность в готовом виде с нулевым временем выполнения настройки.

Полные спецификации горячекатаного швеллера хранятся на складе, что исключает трудоемкие процессы, такие как резка листов, сборка и сварка под флюсом. По сравнению со сроком поставки двутавровых балок, который занимает 12–18 дней, стандартные спецификации могут быть точно обработаны и отправлены в течение 24 часов, что идеально удовлетворяет срочные мелкомасштабные потребности в закупках, такие как модернизация завода, расширение трубопроводов и экстренный вспомогательный ремонт.

2. Конструкция с открытым каналом облегчает интегрированную маршрутизацию мониторинга и оценки (механическую и электрическую).

Открытая U-образная внутренняя полость обеспечивает достаточно места для фрезерования; низковольтные кабели и небольшие водопроводные/дренажные трубы можно встроить и закрепить непосредственно внутри, не требуя дополнительных внешних кронштейнов. В отличие от узких полостей двутавровых балок или закрытых полостей квадратных труб, будущее обслуживание или замена линий МиО не требует разрезания антикоррозионного покрытия компонента, что снижает затраты на эксплуатацию и техническое обслуживание более чем на 40%.

3. Плоская конструкция задней панели упрощает установку заподлицо.

Внешняя задняя часть стального швеллера представляет собой сплошную плоскую поверхность, что позволяет осуществлять прямой монтаж заподлицо с бетонными стенами, работающими на сдвиг, или стенками стальной балки без выступающих зазоров или неровных стыков. В отличие от конических полок двутавровых балок или двойных полок двутавровых балок, установка на встроенные анкеры не требует использования прокладок для выравнивания, что значительно сокращает время работы на месте.

4. Гибкое сочетание и модификация нестандартных конструкций.

Два горячекатаных швеллера из конструкционной стали можно сварить друг к другу в приспособлении, чтобы сформировать эквивалентное закрытое коробчатое сечение, преодолевая присущие одиночным швеллерам недостатки в отношении жесткости на кручение и поперечной устойчивости. Их также можно соединить лицом к лицу, образуя полые колонны без необходимости индивидуальной резки, что эффективно решает проблемы отходов материала, связанные с небольшими нестандартными колоннами.

5. Оптимальная общая стоимость для приложений с небольшой нагрузкой.

При эквивалентных боковых связях и условиях опорной нагрузки собственный вес на 13% ниже, чем у двутавровых балок той же высоты, что приводит к одновременному сокращению затрат на закупку сырья, логистику и подъемные работы. При выполнении только вспомогательных несущих функций производительность полностью соответствует требованиям норм без потерь, связанных с «чрезмерной» грузоподъемностью двутавровых или двутавровых балок.

Сравнение четырех основных типов конструкционной стали на основе ключевых критериев выбора

1. Различия в возможностях зажима и фиксации.

Только стальные швеллеры (С-образные швеллеры) обладают «захватывающей» способностью открытого профиля; Отверстие канала позволяет напрямую встраивать и зажимать круглые трубы, круглые кабели или более мелкие секции конструкции без необходимости использования внешних зажимных фитингов. H-образные балки, двутавровые балки и квадратные трубы опираются на внешние крепления, что делает точки зажима склонными к смещению под нагрузкой и приводит к плохой устойчивости к вибрации или раскачиванию поддерживаемых линий.

2. Различия в структурных функциях и ограничениях.

- H-образные балки: сбалансированная двунаправленная жесткость; подходит для основных несущих балок большепролетных перекрытий и крыш; способный выдерживать большие вертикальные нагрузки.

- Двутавровые балки: отличная устойчивость к изгибу по сильной оси; подходит для второстепенных балок на платформах и полах малого и среднего размера; предназначен для однонаправленного вертикального изгиба.

- Горячекатаные профили из конструкционной стали: подходят для боковых связей, опор, закладных компонентов и зажима ограничителей; запрещено использовать в качестве отдельно стоящих главных балок, подверженных вертикальному изгибу на пролетах, превышающих 8 метров.

- Квадратные трубы: превосходное двунаправленное сопротивление кручению; закрытый профиль обеспечивает длительную устойчивость к коррозии; в основном используется для вертикальных колонн; однако устранить коррозию внутри полой секции после вырезания отверстий чрезвычайно сложно.

3. Различия в модификации и обслуживании после установки.

Стальные каналы имеют три открытые стороны, что позволяет приваривать опорные пластины или проушины в любом месте без внутренней шлифовки. Напротив, если в квадратной трубе вырезано отверстие, внутреннюю полость невозможно очистить от ржавчины или перекрасить, что создает высокий риск скрытой внутренней коррозии. Соединение коротких секций канала и изменение расположения отверстий на месте — это простые процессы, которые могут быть выполнены самостоятельно обычными техническими специалистами на объекте.

4. Сводная информация о пригодности приложения

Отдать приоритет горячекатаным стальным профилям для опор наружных трубопроводов, закладных компонентов навесных стен и межколонных связей; отдайте предпочтение двутавровым балкам для основных балок крыши, охватывающих большие площади; отдайте предпочтение двутавровым балкам в качестве второстепенных балок на проходах и платформах; и отдайте предпочтение квадратным трубам для наружных декоративных колонн.

Комплексный прецизионный производственный процесс

I. Стандартный технологический процесс обработки горячекатаного швеллера

1. Повторная проверка сырья: проверьте марку и модель материала; проверить на предмет бокового изгиба или скручивания; предварительно механически выпрямить несоответствующие детали; отбраковывать сырье с глубокой поверхностной коррозией.

2. Точная резка с ЧПУ: резка по длине с помощью пил для холодной резки; подготовить V-образные фаски сварных швов на стенках и полках для длиннопролетных стыковых соединений для обеспечения полного проплавления.

3. Расположение принадлежностей и прихваточная сварка: расположите ребра жесткости, торцевые пластины и зажимы в соответствии с чертежами; точно вставьте внутренние ребра жесткости в полость канала, сохраняя установочный зазор ≤0,8 мм.

4. Сварка в среде защитного газа. Выполняйте непрерывную сварку в среде защитного газа CO2 для предотвращения пористости; подвергать ответственные несущие стыковые сварные швы ультразвуковому контролю (УЗК) в соответствии со стандартами класса II.

5. Прецизионное изготовление отверстий: отверстия с ЧПУ для точек соединения тяжелых нагрузок; создавать различные технологические отверстия на месте и удалять заусенцы с кромок.

6. Коррекция деформации. Исправьте вызванный сваркой изгиб или скручивание с помощью низкотемпературной правки пламенем, чтобы избежать ухудшения механических свойств основного материала.

7. Антикоррозионная обработка поверхности: нанесите антикоррозионное покрытие или горячее цинкование после поэтапного удаления ржавчины; дайте покрытию затвердеть естественным путем, чтобы оно соответствовало стандартам.

8. Заключительная проверка и упаковка: Отметьте идентификационные номера компонентов; проверить все размеры; упаковка для морской перевозки с использованием водонепроницаемой стретч-пленки и деревянных поддонов.

II. Специальный процесс сборки двухканальной коробчатой ​​секции

Расположите два горячекатаных швеллера из конструкционной стали с обеих сторон с помощью специального приспособления → закрепите прерывистыми прихватками, чтобы предотвратить перекос → выполните непрерывную сварку по всей длине на внешних сторонах → выполните общую боковую правку → завершите просверливание отверстий и антикоррозийную обработку. Полученный сварной компонент обеспечивает двунаправленную жесткость, сравнимую с балкой коробчатого сечения тех же характеристик, при этом снижая затраты на 22%. III. Сравнительный анализ технологий обработки металлоконструкций

- Двутавровые балки: включает несколько этапов: сборку пластины, сварку под флюсом и правку фланцев; сложный процесс; в основном изготавливаются по индивидуальному заказу.

- Двутавровые балки/швеллерная сталь: включает только резку горячекатаного проката и сварку мелких деталей; оптимизированный процесс; в первую очередь предполагает глубокую переработку готового товара.

Комплексные стандартизированные параметры производительности

1. Размерные допуски

- Общее отклонение длины компонента: ± 3 мм.

- Боковое отклонение (развал/сдвиг): ≤L/1000 (где L — фактическая длина компонента)

- Скручивание фланца и наклон торцевой поверхности: Соответствует национальным стандартам GB/T 707 для горячекатаного швеллера.

2. Механические свойства основного материала

3. Структурные параметры поперечного сечения.

- Характеристики жесткости: устойчивость к сильному изгибу по оси соответствует требованиям к легким второстепенным балкам; боковая жесткость слабой оси недостаточна; сопротивление кручению отдельного элемента слабое; Нагрузка в середине пролета без боковой поддержки строго запрещена.

- Коэффициент ветроустойчивости: фиксированный на уровне 1,40 (ниже, чем у эквивалентных двутавровых балок, выше, чем у бесшовных круглых труб); меньший риск ветровой деформации низкопрофильных наружных опор.

- Допустимая нагрузка при зажиме: уникальные механические возможности для локализованного зажима/ограничения; выдерживает боковые и радиальные зажимные усилия — особенность конструкции, которой нет в других стальных профилях с открытым профилем.

4. Стандарты контроля сварных швов

- Первичные несущие стыковые сварные швы: контроль сварных швов класса II; Частота отбора проб 20 % для ультразвукового контроля (UT) в критических точках напряжения/соединения.

- Угловые сварные швы ребер жесткости и проушин: только визуальный осмотр; Соблюдение требований требует отсутствия холодных притиров, пористости или сварочных брызг/капель.

5. Параметры подключения и аксессуаров

- Выбор болтов: стандартные болты класса 4.8 для обычных статических опор; Высокопрочные болты класса 8.8 для вибрирующего оборудования или соединений с повышенным напряжением.

- Толщина соединительной пластины: стандартный диапазон 8–20 мм; выбираются на основе конкретных требований к поперечному напряжению и сдвиговой нагрузке.

Как выбрать качественного производителя балок стальных конструкций?

1. Комплексный склад и быстрая межрегиональная доставка

HAISHENG поддерживает готовый запас горячекатаных профилей из конструкционной стали (размеры 10–28#) на четырех основных производственных базах, выполняя заказы на внутренний рынок, рынки Юго-Восточной Азии и Центральной Азии. Устраняем задержки, вызванные нехваткой промежуточных товаров; стандартные заказы, требующие точной обработки, загружаются и отправляются в течение 48 часов, а экспорт полных контейнеров обрабатывается с упрощенной загрузкой контейнеров.

2. Специализированная обработка компонентов открытого профиля.

Для решения таких проблем, как расширение фланцев и обеспечение плотной посадки на наклонных поверхностях, мы используем специальные приспособления для позиционирования, которые обеспечивают допуск посадки ребер жесткости и зажимов в пределах 0,5 мм. Это решает распространенные в отрасли проблемы, такие как ослабление соединений на наклонных поверхностях и ослабление конструкции под нагрузкой.

3. Соответствующая многоязычная экспортная доставка

Мы предоставляем оригинальные английские версии всей заводской документации и протоколов испытаний, включая стороннюю проверку SGS на горячее цинкование и толщину лакокрасочной пленки. Наша документация соответствует всем требованиям, предъявляемым к аудиту владельцев зарубежных проектов, таможенному оформлению и тендерам по проектам.

4. Защита от коррозии и модификация компонентов по требованию.

Мы адаптируем антикоррозионные решения к климату объекта, применяя дифференцированные обработки для внутренних, прибрежных и химико-промышленных зон. Мы поддерживаем нестандартные модификации, такие как швеллерная сварка «спина к спине», зажимы нестандартной формы и эксцентриковая пробивка отверстий, что избавляет клиентов от необходимости передавать дополнительную обработку на аутсорсинг.

5. Бесплатная техническая поддержка при выборе конструкции.

Предпродажная поддержка включает в себя экспертные рекомендации по различению горячекатаных и холоднокатаных профилей, чтобы предотвратить риски для безопасности конструкции, вызванные неправильным выбором. Послепродажная поддержка включает удаленную техническую помощь при установке распорок и кронштейнов на большой высоте, а также постоянное отслеживание посредством нумерации деталей компонентов.

Часто задаваемые вопросы

Вопрос 1: Можно ли заменить друг друга горячекатаной швеллерной сталью и холоднодеформированной С-образной сталью?

О: Нет, их нельзя заменить. Основной материал горячекатаного швеллера из конструкционной стали прошел термическую обработку и закалку, что обеспечивает высокую прочность и ударопрочность. Он используется для постоянных структурных нагрузок; в то время как холоднодеформированная С-образная сталь имеет тонкую стенку и склонна к деформации и используется только для балок ограждения. Спецификация запрещает его использование для тяг и несущих опор.

В2: Каков максимальный пролет одношвеллерной стали?

О: Без боковой поддержки максимальный пролет составляет 4,5 метра. Если пролет превышает это значение, необходимо добавить боковые тяги или двухканальную коробчатую конструкцию для предотвращения бокового опрокидывания слабой оси.

В3: Необходимо ли проводить антикоррозионную обработку внутри полости стального швеллера?

О: Процесс пескоструйной обработки и распыления может охватывать всю внутреннюю часть полости, дополнительная обработка не требуется; слой цинка, полученный в процессе горячего цинкования, может равномерно прилегать к внутренней полости. Только закрытый швеллер не может быть защищен изнутри от коррозии, и в швеллере нет внутренних ржавчинных зон.

Q4: Каковы критерии выбора швеллерной стали типа A и типа B?

A: Для статических легких нагрузок и коротких пролетов выбирается тип А, чтобы сэкономить затраты на закупку; для высотных рулевых тяг, вибрации оборудования и боковых ударных нагрузок выбирается тип B с добавлением более толстого фланца для предотвращения местного смятия и растрескивания.

В5: Можно ли использовать стальной швеллер в качестве основной балки крыши?

О: Не рекомендуется. Открытое сечение имеет крайне низкую устойчивость к скручиванию, а переменные ветровые и снеговые нагрузки на крышу могут привести к скручиванию и выходу компонента из строя. Ее можно использовать только в качестве второстепенной балки для тяг крыши и нельзя использовать в качестве основной несущей балки.
