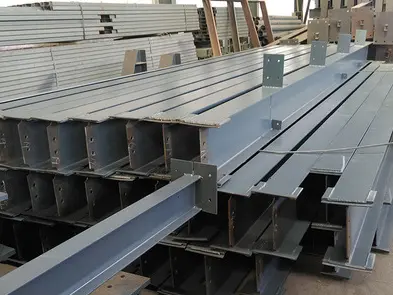

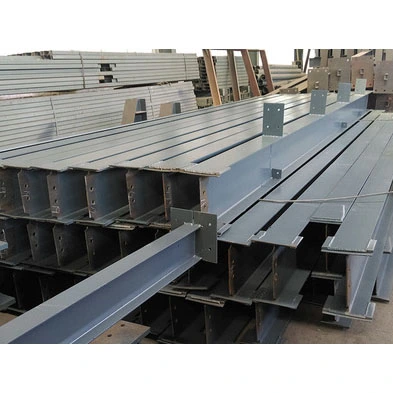

Стальная балка вторичной несущей конструкции

Передача нагрузки в стальных мезонинах включает двухступенчатый механизм: основные балки поддерживают вертикальные нагрузки от колонн, а вторичные опорные стальные балки действуют как вторичные несущие элементы, перекрывая несущие зазоры между основными балками. Эти балки, изготовленные из стандартных горячекатаных профилей или небольших сварных профилей, не требуют сложных процессов дефектоскопии сварных швов, используемых для первичных балок. Они сочетают структурную безопасность с затратами на проект и отвечают требованиям распределенной несущей способности для перекрытий и крыш с малыми и средними пролетами, представляя собой наиболее широко используемый вторичный несущий компонент в системах первично-вторичных балок.

Определение структурной нагрузки и сценарии применения

1. Основное определение

Второстепенные опорные стальные балки устанавливаются поперечно и фиксируются в консольных положениях основных балок; они не соединяются напрямую со стальными колоннами. Они в первую очередь поддерживают настил пола, ограждения крыши и локализованные постоянные нагрузки от персонала и оборудования, передавая распределенные нагрузки на основные балки, которые затем передают их на стальные колонны и фундаменты. Стандартные базовые материалы включают четыре типа: горячекатаные двутавровые балки, стандартные двутавровые балки, швеллерную сталь и легкие сварные двутавровые балки. Q235B обычно выбирается в качестве основного материала для стандартных внутренних и наружных проектов, а Q355B используется для платформ, поддерживающих тяжелое или вибрационное оборудование.

2. Универсальные сценарии применения

- Второстепенные балки для перекрытий промышленных предприятий.

- Несущие площадки для автономного наружного оборудования

- Опорные балки для кронштейнов прогонов крыши.

- Второстепенные балки для стальных мезонинов внутри помещений.

Подробная информация о стандартизированных компонентах, поставляемых заводом-изготовителем

1. Конфигурация дальнего света

- Разделяются на отрезные горячекатаные профили и сварные профили по индивидуальному заказу. Стандартные двутавровые балки, швеллеры и горячекатаные двутавровые балки производятся путем резки на станке с ЧПУ отрезных профилей. При нестандартной ширине пролетов или специальных пролетах применяют облегченные сварные двутавровые балки (изготавливаемые из стальных листов меньшего размера); Избегаются тяжелые сварочные процессы с использованием толстых листов.

2. Аксессуары для торцевых соединений

- Пластины для соединения внахлест: стандартный метод штыревого соединения; тонкие пластины привариваются к концам балки, притираются к пояску (кронштейну) главной балки и закрепляются позиционирующими болтами.

- Тонкие концевые пластины: используются только для определенных полужестких соединений; Толщина пластины значительно меньше, чем у торцевых пластин несущей главной балки, и утолщающее армирование не применяется.

- Концевые ребра жесткости: устанавливаются только на второстепенные балки, подвергающиеся сосредоточенным нагрузкам на подшипники; не входит в комплект стандартных двутавровых или второстепенных стальных балок.

3. Аксессуары для балок

- Пластины кронштейнов прогонов: специально для второстепенных балок крыши; приварены к верхнему фланцу для поддержки притертых оцинкованных прогонов крыши.

- Усиливающие пластины для технических проемов: устанавливаются вокруг проемов в стенках, размеры которых превышают стандартные пределы, для повышения прочности поперечного сечения.

4. Строительные аксессуары

- Стандартные стальные балки второстепенных опор (до 12 м) не оснащены подъемными проушинами; подъем осуществляется путем строповки за полки профиля. Сверхдлинные или сверхпрочные второстепенные балки на заводе оснащаются простыми приваренными подъемными проушинами.

5. Защита от коррозии и огнезащита

- Степень удаления ржавчины: Ст3 (ручная очистка) для стандартных работ внутри помещений; Sa2.5 (абразивно-струйная очистка) для наружных работ в высокоагрессивных средах.

- Система покрытия: Нанесение распылением в два слоя (грунтовка плюс финишное покрытие); общая толщина сухой пленки контролируется в пределах от 60 мкм до 100 мкм.

- Огнезащита: Нанесение тонкопленочного вспучивающегося огнезащитного покрытия по мере необходимости; стандартный класс огнестойкости от 0,5 до 1 часа.

6. Крепежи и соединения

Стандартные болты класса 4.8 используются для обычных соединений, нагруженных статической нагрузкой; Высокопрочные болты класса 8.8 используются для соединений, подверженных вибрации оборудования, сильному ветру или тяжелым нагрузкам (поставляются с соответствующими гайками и плоскими шайбами ​​OEM).

Три категории заводских решений

- Второстепенные двутавровые балки: корпус двутавровой балки + пластины соединения внахлест с обоих концов + опорные пластины прогонов + полное антикоррозионное покрытие; подходит для полов из легких панелей внутри помещений.

- Горячекатаные второстепенные балки двутавровой балки: небольшой корпус двутавровой балки + торцевые накладки + локальные ребра жесткости + срезные шпильки; подходит для бетонных композитных полов.

- Промежуточные балки из швеллера: корпус из швеллера + торцевые пластины + небольшие боковые проушины; в основном используется для небольших независимых платформ оборудования.

Ключевые структурные различия: главные и второстепенные балки

Различия четко определены на основе трех измерений — нагрузки на месте, конструктивной конфигурации и типа соединения — для предотвращения ошибок при закупке и выборе. - Главные балки: напрямую соединены со стальными колоннами; выдерживать постоянные нагрузки по всему пролету; имеют утолщенные несущие концевые пластины и плотно расположенные ребра жесткости по всему периметру; использовать высокопрочные болты класса 10,9; и пройти 100% ультразвуковой контроль (UT) для сварных швов класса I.

- Второстепенные балки: соединены внахлест с главными балками для восприятия локализованных, распределенных нагрузок; отличаются упрощенной конструкцией и преимущественно штифтовыми (шарнирными) соединениями; использовать легкие профили; и пройти выборочную проверку сварных швов.

Основные преимущества

Используя легкую профильную конструкцию второстепенных опорных балок, эта система предлагает следующие практические преимущества по сравнению с традиционной конструкцией главной балки с полным покрытием:

1. Легкий и гибко организованный; Расстояние можно свободно регулировать в зависимости от модулей плит перекрытия.

2. Материалоэффективный; значительно снижает общие затраты на закупку стали и изготовление стальных мезонинных конструкций.

3. Высокая плоскостность поверхности; совместим с различными материалами напольных покрытий, включая профилированный стальной настил, полы из массива дерева и фиброцементные плиты.

4. Простота изготовления и удобная компоновка/установка на месте; эффективно сокращает общий график строительства.

5. Равномерное распределение нагрузки; структурно смягчает долговременное провисание пола и вибрацию, вызванную пешеходным движением.

6. Заводская антикоррозийная и антикоррозийная обработка; обеспечивает долговременную стабильность в сухих помещениях и соответствует стандартам прочности конструкции.

Отличие основных моментов от аналогичных стальных компонентов

1. Выбор материала и преимущества цикла поставок

Доступны четыре типа профилей для гибкого соответствия требованиям к нагрузкам: двутавровые балки и стальные швеллеры для легких нагрузок (для контроля затрат) и небольшие двутавровые балки для средних нагрузок (для обеспечения жесткости). Система основана на резке горячекатаных профилей, что устраняет необходимость сварки под флюсом и повторных процессов правки, необходимых для нестандартных главных балок. С-профили и стандартные стальные кронштейны из швеллера подходят только для крепления ограждения и не могут заменить второстепенные балки, воспринимающие вертикальные нагрузки на перекрытие.

2. Структурные различия в несущей способности

Независимый путь нагрузки; нагрузки не передаются непосредственно на стальные колонны, что приводит к уменьшению поперечного сечения и снижению собственного веса. Во всех соединениях используются шарнирные соединения внахлест, что устраняет необходимость в тяжелых концевых пластинах или плотных ребрах жесткости на главных балках; это сокращает расход сварочных материалов и трудозатраты на изготовление, что делает систему подходящей для подавляющего большинства стандартных сценариев несущих мезонинных нагрузок.

3. Дифференцированная установка на месте.

Монтаж не требует высотной стыковой сварки с полным проваром; вместо этого используются простые болтовые соединения внахлест, что снижает технический порог строительства. Элементы можно обрезать до необходимой длины, а расположение близко расположенных сегментов оптимизирует пролеты этажей и позволяет использовать нестандартные конфигурации отсеков. Кроме того, отмена требований по неразрушающему контролю (НК) для сварных швов класса I значительно снижает контроль качества и затраты на рабочую силу.

4. Адаптируемость многофункциональных компонентов

К верхнему фланцу балки можно приварить прогоны и небольшие опоры, что делает компонент пригодным как для пола, так и для крыши. Срезные шпильки могут быть добавлены в системы композитных бетонных полов или опущены для полов сухой конструкции, что позволяет экономически эффективно корректировать конфигурацию в зависимости от конкретных потребностей.

5. Дифференцированные затраты на антикоррозионную и противопожарную защиту.

Поскольку опорная балка стальной балки вторичной несущей конструкции подвергается значительно меньшим нагрузкам, чем основная балка, достаточно нанести более тонкий слой антикоррозионной краски и огнестойких покрытий, что приводит к снижению расхода материала. Техническое обслуживание и ремонт просты, что обеспечивает превосходную общую экономическую эффективность в отношении защиты от коррозии и противопожарной защиты на протяжении всего жизненного цикла конструкции по сравнению с первичными балками.

Классификация и позиционирование стальных компонентов

1. Главные балки: передача полнопролетных нагрузок на стальные колонны; рассчитан на большие нагрузки и большие пролеты; имеют жесткие соединения и проходят строгий неразрушающий контроль (NDT).

2. Второстепенные балки: передача распределенной нагрузки на пол на главные балки; рассчитан на умеренные нагрузки и штыревые соединения; отдавайте приоритет экономической эффективности.

3. Швеллеры и C-образные профили: используются в основном для структурных опор и прогонов крыши; не выдерживать вертикальные нагрузки на перекрытие большой площади.

Стандартизированный комплексный процесс производства

1. Приемка сырья: проверка оригинальных сертификатов качества стана на горячекатаные профили; проверить на наличие бокового изгиба, скручивания и коррозии; механически выпрямить детали, превышающие пределы деформации; одновременно проверяют качество соединения и пластин жесткости.

2. Прецизионная резка с ЧПУ: используйте пилы по холодному металлу для крупнообъемной резки второстепенных несущих балок; использовать плазменную резку различных деталей; подготовьте сварочные фаски для особо длинных соединяемых компонентов.

3. Расположение и сборка компонентов: расположите соединительные пластины, ребра жесткости, прогоны и усиливающие пластины в соответствии со строительными чертежами; используйте прецизионную прихваточную сварку для фиксации относительного положения компонентов.

4. Сварка мелких деталей. Выполните сварку вспомогательных компонентов с использованием сварки в среде защитного газа CO2; соблюдать стандарты класса II для стыковочных сварных швов; проводить выборочный ультразвуковой контроль (УЗК) только на ответственных несущих узлах (без 100% контроля).

5. Сверление отверстий на станке с ЧПУ. Просверлите отверстия для болтов в соединительных пластинах на станке с ЧПУ, чтобы обеспечить соосность; используйте болты класса 4,8 для стандартных соединений и переходите на болты класса 8,8 для узлов, рассчитанных на большие нагрузки.

6. Коррекция и шлифовка: используйте локальную низкотемпературную правку пламенем для устранения сварочной деформации; сошлифовать сварочные брызги, заусенцы и излишки сварных швов.

7. Антикоррозийная и огнезащитная защита: применяйте стандарты удаления ржавчины на основе спецификаций проекта; напылить два слоя антикоррозионной краски; нанести тонкопленочное вспучивающееся огнезащитное покрытие в обозначенных огнеопасных зонах.

8. Маркировка идентификаторов, окончательная проверка и складирование: распыление уникальных идентификаторов компонентов; проверить размеры; составлять протоколы проверки качества; пакет для защиты от атмосферных воздействий перед доставкой.

Комплексные параметры производительности

1. Геометрические размеры и допуски изготовления.

- Балки двутавровые горячекатаные: от 200х100мм до... 450200мм.

- Стандартный двутавр: от I10 до I32.

- Стандартный стальной швеллер: от [10 до [25]

- Легкая сварная двутавровая балка: высота от 250 до 600 мм.

- Стандартная длина поставки: 6 м, 9 м, 12 м, увеличенная длина для сращивания на месте.

- Допуск обработки: общее отклонение длины ± 3 мм, боковое отклонение ≤L/1000.

2.Механические свойства основного материала

3. Параметры напряжения и приемки сварного шва.

- Силовые характеристики: в основном выдерживают сильную изгибающую силу по оси, боковая устойчивость ограничена плитами перекрытия. Несущая способность увеличивается примерно на 30 % при использовании срезных шпилек Φ16/Φ19.

- Расположение ребер жесткости: устанавливайте только местные ребра жесткости на опорах подшипников, а не полноразмерные ребра жесткости.

- Проверка сварных швов: вторичные сварные швы с выборочной УЗ-проверкой, визуальный контроль всех угловых сварных швов.

4.Антикоррозийная, противопожарная защита и параметры подключения.

- Стандарт удаления ржавчины: ручное удаление ржавчины St3, дробеструйная очистка Sa2,5 для проектов высокого стандарта.

- Толщина сухой пленки краски: от 60 до 100 мкм.

- Время огнестойкости: от 0,5 до 1 часа с тонким огнезащитным покрытием.

- Толщина соединительной пластины: от 8 до 16 мм.

5.Упрощенное сравнение параметров первичного и вторичного пучка.

- Основная несущая балка: основной материал Q355B, толстая торцевая пластина, 100% первичный сварной контроль UT, болты класса 10,9, лакокрасочная пленка 100–160 мкм.

- Стальная балка вторичной несущей конструкции: основной материал Q235B, тонкая соединительная пластина, выборочная вторичная проверка сварных швов, болты класса 4,8, лакокрасочная пленка толщиной 60–100 мкм.

Комплексные услуги доставки и поддержки HAISHENG

- Комплексная поставка компонентов: унифицированное производственное расписание и стандарты допусков для всего пакета стальных конструкций, включая главные балки, второстепенные балки, высокопрочные болты и соединительные пластины, что позволяет исключить перекосы на месте, вызванные несоответствиями размеров между различными поставщиками, и сократить объем доработок.

- Комплексная трансграничная документация: предоставление двуязычных сертификатов качества материалов, отчетов о проверке размеров, отчетов об отборе проб сварных швов и сборочных чертежей, сопровождаемых списками перекрестных ссылок на идентификаторы компонентов; полностью соответствует требованиям зарубежной таможенной очистки, проверки/приемки третьей стороной и требованиям к подаче документов на объекте.

- Предварительная техническая поддержка и оптимизация чертежей: бесплатная предпродажная оптимизация расстояния между второстепенными балками с учетом нагрузок на перекрытие и размеров пролетов; проверка расположения стоек и планок прогонов; предоставление подробных сборочных чертежей соединений для предотвращения таких проблем, как недостаточная грузоподъемность или ошибки компоновки.

- Защитная трансграничная логистика: секционная упаковка сверхдлинных второстепенных балок с использованием защитных кромок и водонепроницаемой стретч-пленки; четко обозначенные точки подъема, чтобы выдержать суровые условия морской и наземной транспортировки и предотвратить повреждение лакокрасочного покрытия или деформацию профиля; одновременное предоставление упаковочных листов и номеров отслеживания логистики.

- Поддержка удаленной установки на месте: предоставление иллюстрированных руководств по установке и коротких видеоуроков по сборке; Круглосуточные дистанционные технические вопросы и ответы на китайском и английском языках; Рекомендации в режиме реального времени по соединениям второстепенных балок, притирке и конструкции композитного пола.

- Долгосрочная гарантия и обслуживание: 5-летняя гарантия на материал и 2-летняя гарантия на заводское антикоррозионное покрытие; бесплатные планы покраски после установки и повторного осмотра/обслуживания болтов; Служба постоянного пополнения небольших аксессуаров для второстепенных балок.
