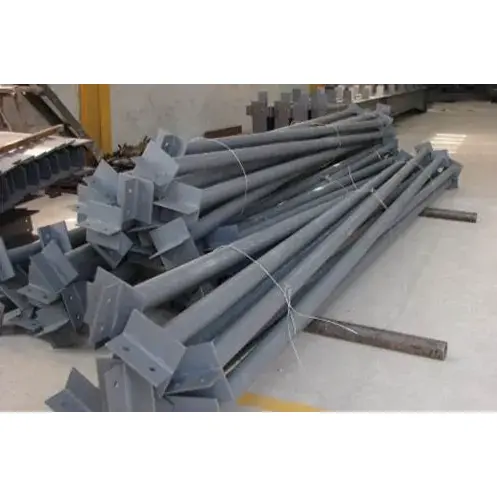

В заводских зданиях со стальными конструкциями и портальных рамных системах стяжной стержень из конструкционной стали является незаменимым компонентом продольной стабилизации. Данное изделие изготавливается из круглых труб и стальных профилей и укладывается по всей длине здания. Он соединяет несколько стальных каркасных конструкций и специально разработан для передачи горизонтальных сил и ограничения смещения компонентов. При использовании в сочетании с различными несущими компонентами он может значительно повысить общее боковое сопротивление здания. Продукт имеет широкий спектр технических характеристик и проверенных технологий обработки, учитывающих как эффективность строительства, так и безопасность. Это экономичный стандартный компонент для проектов стальных конструкций.
1. Отраслевой код рулевых тяг — XG. Они относятся к продольным горизонтальным второстепенным компонентам внутри портальной рамы стальной конструкции, заводских зданий и ферменных систем и не несут вертикальных нагрузок.
2. Стяжная тяга из конструкционной стали в основном выдерживает осевое растяжение и осевое давление. Это основной компонент построения устойчивой системы пространства здания.
1. Передавать продольные горизонтальные силы, противостоять силе ветра, землетрясениям и продольной тормозной силе, создаваемой работой заводских кранов.
2. Ограничьте плоское внешнее смещение стальных балок и стальных колонн, эффективно сокращая расчетную длину компонентов.
3. В сочетании с различными несущими компонентами он образует полную структурную систему, противодействующую боковым нагрузкам, обеспечивающую пространственную устойчивость всего здания.
1. Жесткие рулевые тяги. Они выдерживают как натяжение, так и давление. Они наиболее широко используются на рынке и в основном изготавливаются из круглых стальных труб. Обычно они располагаются на коньке крыши, в верхней части колонн и на соответствующих высотах подкрановых балок.
2. Гибкие рулевые тяги. Они выдерживают только растяжение. Они изготовлены из круглой стали или одноугольной стали и обычно не используются в качестве стандартных основных тяг.
1. Стяжной стержень из конструкционной стали используется для соединения основной портальной рамы и стальных балок. Он изготовлен из круглых стальных труб и отвечает за передачу общей продольной осевой силы.
2. Стержни стропильных ферм делятся на типы ZLT и XLT. Они используются только для соединения ферм крыши и изготовлены из высококачественной круглой стали. Они играют лишь местную якорную роль.
1. Основными используемыми материалами являются горячекатаные прямошовные стальные трубы и бесшовные стальные трубы. Для рутинных проектов выбирается материал Q235B, а для условий больших пролетов и тяжелых нагрузок используется материал Q355B.
2. Обычными характеристиками труб являются внешний диаметр в сочетании с толщиной стенки: ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 и ∅159×4,0.
3. Стандартная длина сырья делится на 6 м, 9 м и 12 м. Стержни, превышающие стандартную длину, будут соединены на месте.
1. Торцевые пластины: материал тот же, что и материал основной трубы, толщина варьируется от 8 до 16 мм. Отверстия под болты обрабатываются заранее по чертежам болтового соединения с полками стальных балок и стальных колонн.
2. Ребра жесткости: треугольные пластины жесткости добавляются в напряженных опорных положениях, чтобы избежать местной деформации концевых пластин. Этот аксессуар можно не использовать в среднепролетных зданиях.
3. Зарезервированное положение отверстия: на заводе равномерно обрабатываются отверстия для болтов, отверстия для соединения угловых распорок и отверстия для крепления опор, чтобы обеспечить точность сборки на месте.
1. Соединительные болты: В обычных условиях используйте стандартные болты класса 4,8 M16 и M20; для кранов, зон сейсмической защиты и заводов с тяжелыми грузами используйте высокопрочные болты класса 8,8.
2. Вспомогательные аксессуары: Каждая рулевая тяга оснащена плоскими шайбами одинаковой спецификации, пружинными шайбами и толстыми гайками. Все аксессуары равномерно обработаны от коррозии.
1. Антикоррозийная обработка фундамента: Для обычных проектов применяется ручное удаление ржавчины класса St3; для ключевых проектов применяется дробеструйная очистка класса Sa2,5. Наносятся базовый и верхний покрытия, общая толщина сухой пленки контролируется в пределах от 60 до 100 мкм.
2. Конфигурация с высокой антикоррозионной защитой: для наружных и агрессивных сред с высокой влажностью применяется общий процесс горячего цинкования. Объем двустороннего цинкования составляет не менее 275 г/кв.м.
3. Противопожарная обработка: На стержни, расположенные в пожароопасных зонах, нанесите огнестойкие покрытия тонкого типа со временем огнестойкости от 0,5 до 1 часа.
Стержень из конструкционной стали не может функционировать независимо и его необходимо комбинировать с другими компонентами. По горизонтали он сочетается с горизонтальными опорами крыши и поперечными опорами колонн, а по вертикали он сочетается с вертикальными опорами и угловыми распорками, образуя закрытую и стабильную общую систему поддержки.
1. На верхнем отметке колонн здания установить по всей длине жесткие стяжки.
2. На коньке заводской крыши по всей линии установить жесткие тяги.
3. Для заводов, оборудованных кранами, добавьте тяги на верхних и нижних полках подкрановых балок.
4. На концах стальных балок, на участках переменного сечения и в различных узлах опор увеличить количество стержней для повышения устойчивости.

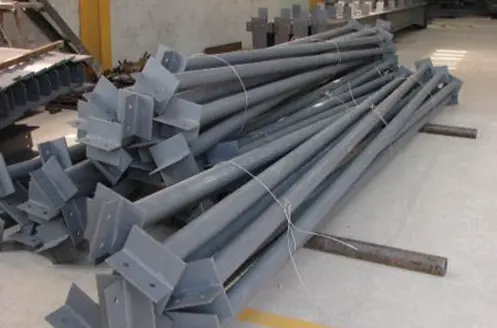

1. Полностью готовые компоненты, включая основную часть круглой трубы, обе концевые пластины и необходимые пластины жесткости, если это необходимо.
2. Серийные номера отдельных компонентов, сертификаты заводской квалификации и гарантийные документы на качество сырья.
3. Подходящие монтажные принадлежности, такие как болты, гайки и шайбы, в зависимости от количества компонентов.
4. Готовые компоненты, прошедшие покрытие или горячее цинкование.
5. Подробные чертежи установочных узлов строительного назначения.
1. Сильная анкерная способность, эффективно противостоящая давлению наружного ветра и предотвращающая тряску или наклон стальной рамы в целом.
2. Простая тяга из конструкционной стали, легкая, простая в установке на месте, что значительно ускоряет общий ход строительства.
3. Точное достижение функции позиционирования, равномерное управление силовым состоянием всего здания, что делает структурную силу более сбалансированной.
4. Полный антикоррозийный процесс, даже при длительном использовании на открытом воздухе, он не подвержен ржавчине и повреждениям.
5. Полные характеристики и категории продукции, подходящие для портальных рамных конструкций, различных заводов по производству стальных каркасов и других типов зданий.
6. Низкие инвестиционные затраты, выдающийся эффект усиления конструкции, значительно улучшающий общий коэффициент безопасности зданий со стальными конструкциями.
1. Круглая секция трубы демонстрирует отличную несущую способность. Стяжной элемент из конструкционной стали можно как растягивать, так и сжимать, с одинаковым моментом инерции во всех направлениях. Он воспринимает только осевую силу и не создает дополнительных изгибающих моментов. Угловые стальные опоры и круглые стальные стойки можно только растягивать, а при сжатии они склонны к короблению и деформации. В местах, требующих выдерживания давления и позиционирования, таких как конек крыши и верх колонны, можно использовать только круглые стяжки для труб.
2. Стержни равномерно уложены вдоль продольного направления здания, непрерывно передают усилие, соединяя каждый независимый жесткий каркас в общую пространственную конструкцию. Поперечные опоры расположены прерывисто, а тяги фиксируют только одну ферму крыши, не обеспечивая полного продольного закрепления.
1. Трубы представляют собой готовые материалы, соответствующие рыночным стандартам, с простыми процессами резки, сварки и сверления отверстий, а также с коротким производственным циклом. По сравнению с компонентами коробчатого типа и стальными компонентами H-образной формы стоимость индивидуальной настройки ниже, а скорость поставки выше.
2. При условии одинаковой несущей способности собственный вес стержней для круглых труб намного меньше, чем у H-образных стальных и двутавровых балок. При непрерывном использовании на большой площади он может эффективно контролировать общую стоимость проекта.
1. Концы стержней предварительно привариваются торцевыми пластинами, а на месте непосредственно крепятся к полке балки или колонны с помощью болтов. Нет необходимости в сварке на месте. Поперечные опоры требуют сборки на месте и открытия отверстий, что делает процесс сборки более трудоемким.
2. Продукт обладает высокой универсальностью. Стержни одной и той же спецификации можно использовать в разных положениях, например, на коньке крыши, на вершине колонны и подкрановой балке. Соответствующие аксессуары унифицированы, что облегчает подготовку крупномасштабных запасов и общее планирование строительства.
1. Здание поддерживается в поперечном направлении поперечными опорами и в продольном направлении с помощью стяжных стержней из конструкционной стали. Эти два типа компонентов взаимодействуют, образуя геометрически стабильную структуру. Стержни и угловые раскосы обеспечивают лишь местное усиление ферм крыши и стальных балок и не участвуют в продольной устойчивости строительной конструкции.
2. Они эффективно сдерживают боковую деформацию стальных балок и стальных колонн, уменьшая расчетную длину компонентов и помогая оптимизировать размеры поперечного сечения балок и колонн, тем самым уменьшая количество используемого основного материала - стали.
Внешняя поверхность круглой трубы гладкая и ровная, что делает удобными антикоррозийные операции, такие как удаление ржавчины, покраска и горячее цинкование. По сравнению с угловой сталью открытого типа и швеллерной сталью, во влажной и агрессивной среде на открытом воздухе эффект антикоррозионной стойкости лучше.
1. Стяжные тяги: проложены непрерывно в продольном направлении, способны выдерживать растяжение и сжатие и относятся к основным стабильным компонентам конструкции.
2. Поперечные опоры: прерывисто расположены крест-накрест, несут только нагрузку и в основном отвечают за сопротивление боковому ветру и сейсмостойкость.
3. Стяжные стержни: изготовлены из тонкой круглой стали, используются только для крепления ферм крыши и относятся к мелким аксессуарам для ограждений.
4. Вспомогательные балки: несут вертикальные нагрузки, в основном передают нагрузки на пол, а направление и функция нагрузки полностью отличаются от стяжных стержней.
1. Проверка сырья при входе: проверьте сертификаты на стальные материалы Q235B и Q355B, проверьте диаметр трубы и толщину стенки, выявите любые проблемы, такие как изгиб трубы, овальная форма или ржавчина, и выпрямите деформированные материалы, которые выходят за пределы допуска. Также проверьте и примите соответствующие соединительные пластины.
2. Численная резка для удаления материала: Разрежьте стальные трубы по проектным размерам, оставив припуск на усадку для сварки, и отполируйте заусенцы на концах труб.
3. Резка аксессуаров: с помощью оборудования с числовым программным управлением вырежьте торцевые пластины и треугольные пластины жесткости, строго следуя размерам, указанным на чертежах.
4. Сборка и точечная сварка: используйте приспособления для позиционирования, разместите концевые пластины по центру обоих концов стальных труб и выполните точечную сварку для фиксации. Установите треугольные пластины жесткости в напряженных узлах, чтобы завершить усиление точечной сваркой.
5. Кольцевая сварка: используйте сварку в среде углекислого газа, чтобы полностью сварить точки соединения между стальными трубами и торцевыми пластинами. Кольцевые сварные швы соответствуют стандарту сварки второго уровня. Для рутинных проектов проводите только визуальный осмотр; для ключевых заводских проектов провести небольшое количество УЗК.
6. Сверление с числовым программным управлением: используйте сверлильные станки с числовым программным управлением для обработки отверстий под болты в торцевых пластинах. Диаметры основных отверстий адаптированы под болты M16 и M20, что обеспечивает точность положения отверстий.
7. Коррекция и шлифовка. Исправьте перекос на концах трубы, вызванный сваркой, и зачистите выступы сварного шва и сварочный мусор.
8. Антикоррозийная обработка: Для обычных элементов стяжных стержней из конструкционной стали выполните ручное удаление ржавчины в соответствии со стандартами St3, затем нанесите грунтовку и верхнее покрытие. Для изделий с высокими требованиями к коррозии выполните общую обработку горячим цинкованием.
9. Нумерация и хранение. Нанесите уникальный номер компонента, подсчитайте все аксессуары, упакуйте их и сохраните для транспортировки.
Общие характеристики труб: ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0, ∅159×4,0.
Толщина торцевой пластины: от 8 до 16 мм, стандартный размер отверстия M16, M20.
Нестандартная длина: от 3 до 9 м в зависимости от размера отсека, стандартная длина сырья: 6 м, 9 м, 12 м.
Допуск на обработку: прямолинейность тела стержня ≤ L/1000, допуск на расстояние между отверстиями торцевой пластины ± 1,5 мм.
|
Марка материала |
Предел текучести |
Предел прочности |
Сценарии применения |
|
Q235B |
≥235 МПа |
375～500МПа |
Тяги верха конька и колонны для обычных портальных рам |
|
Q355B |
≥355 МПа |
470～630МПа |
Большепролетные и сверхмощные цеха с кранами |
Тип силы: Несет осевое растяжение и осевое сжатие, без вертикального изгибающего момента. Секция круглой трубы имеет одинаковый радиус вращения во всех направлениях, лучшую устойчивость к сжатию, чем гибкие тяги из угловой и круглой стали.
Функциональные характеристики: Ограничить внеплоскостные смещения жестких каркасов, уменьшить расчетную длину балок и колонн, передать продольную ветровую и сейсмическую нагрузку.
Конструктивная особенность: расположены непрерывно вдоль здания, образуют общую устойчивую систему с колонными распорками и горизонтальными распорками крыши.
Кольцевой сварной шов между стальной трубой и торцевой пластиной относится к вторичному сварному шву. Визуальный осмотр принят для общих проектов. Частичная УЗ-инспекция проводится по ключевым проектам, 100%-ная проверка не требуется.
Обычная защита от коррозии: ручное удаление ржавчины St3, общая толщина сухой пленки краски 60～90 мкм.
Сильная защита от коррозии для прибрежных и влажных зон: горячее цинкование, толщина слоя цинка ≥70 мкм.
Противопожарная защита: В пожарных отсеках используется тонкое огнезащитное покрытие с продолжительностью огнестойкости 0,5 часа, для помещений общего пользования огнезащитная обработка не требуется.
Выбор болтов: болты класса 4,8 для обычных мастерских, высокопрочные болты класса 8,8 для крановых мастерских и сейсмических зон.
Опорные аксессуары: В комплекте с плоскими и пружинными шайбами.
Жесткая тяга (тип круглой трубы): выдерживает растяжение и сжатие, основной компонент, обеспечивающий устойчивость конструкции.
Гибкая тяга (круглая сталь/одноугольная сталь): выдерживает только натяжение, используется для вспомогательного соединения.
Комплексная поставка материалов и монтаж: в соответствии с требованиями проекта мы можем одновременно предоставить полный комплект компонентов стальной конструкции, включая опоры, угловые раскосы, прогоны и т. д. Мы соблюдаем единые стандарты обработки и присоединительные размеры, чтобы избежать отклонений при сборке на месте и уменьшить количество доработок.
Полная техническая поддержка: перед продажей мы объединим пролет здания, конфигурацию крана и класс сейсмостойкости, чтобы предоставить планы выбора и расположения тяг, а также бесплатные чертежи строительных узлов для оптимизации расположения стержней.
Профессиональная защита логистики: оба конца стержня из конструкционной стали защищены, а весь элемент обернут водонепроницаемой пленкой. Длинные элементы сегментированы, усилены и упакованы для предотвращения деформации, повреждения краски и столкновения труб во время транспортировки. В то же время мы предоставляем упаковочные листы и информацию для отслеживания логистики.
Руководство по установке на месте: мы предоставляем графическое руководство по установке и предлагаем удаленную техническую поддержку на китайском и английском языках. Мы отвечаем на вопросы в режиме реального времени, касающиеся деталей конструкции, таких как соединения узлов и комбинации стержней, чтобы помочь строительной бригаде эффективно выполнить установку.
Долгосрочная послепродажная гарантия: на магистральные трубы предоставляется гарантия качества 5 лет, на горячее цинкование и антикоррозионные лакокрасочные слои - 2 года. Мы постоянно поставляем полный спектр вспомогательных компонентов и поддерживаем пополнение разрозненных мелких предметов. При этом мы бесплатно предоставляем планы обслуживания и ремонта на последующий период.
Q1 Как быстро отличить жесткие и гибкие рулевые тяги и как выбрать тип?
Жесткие стяжки из круглых трубок выдерживают как растяжение, так и давление и подходят для основных несущих позиций, таких как коньки крыш, вершины колонн и подкрановые балки. Стальные трубы и одноугольные стали, изготовленные из гибких тяг, выдерживают только растяжение и могут использоваться только в качестве вспомогательных элементов, несущих напряжения. Для традиционных заводов по производству стальных конструкций предпочтительны жесткие стяжки.
В2 Можно ли использовать рулевые тяги отдельно, не комбинируя их с другими поддерживающими компонентами?
Нет. Тяги в основном предназначены для передачи продольных усилий и обеспечения позиционирования. Их необходимо комбинировать с горизонтальными опорами крыши, поперечными опорами между колоннами и угловыми распорками, чтобы сформировать целостную систему. Их использование в одиночку не может обеспечить общую структурную стабильность.
Q3 Как выбрать болты для обычных заводов и заводов с кранами?
Для обычных заводов без кранов и не в сейсмических зонах требованиям могут соответствовать обычные болты класса 4,8. Для зданий, оборудованных крановыми кранами и расположенных в зонах сейсмозащиты, для повышения прочности соединения узлов необходимо применять высокопрочные болты класса 8,8.
В4. Какой антикоррозионный раствор рекомендуется использовать для влажных наружных и прибрежных зон?
В высокоагрессивных средах не рекомендуется использовать только простое лакокрасочное покрытие. Предпочтение следует отдавать общему процессу горячего цинкования. После того, как толщина слоя цинка соответствует стандартам, он может противостоять соляному туману и эрозии влаги в течение длительного времени, имея гораздо более длительный срок службы, чем обычная окраска распылением.
В5 Как обращаться с длинными рулевыми тягами, которые невозможно транспортировать целиком?
Стандартные стержни из конструкционной стали имеют длину 6, 9 и 12 метров. Стержни, превышающие эти длины, мы изготовим заранее по секциям, оставив на концах сварочные пазы, и доставим на строительную площадку для проведения работ. В то же время будут предоставлены соответствующие планы строительства развязок.
В6 Должны ли все концевые пластины быть оснащены треугольными пластинами жесткости?
На позициях с крупными несущими и сосредоточенными узлами необходимо устанавливать пластины жесткости, предотвращающие деформацию торцевых пластин. На обычных заводах с меньшими пролетами и меньшими нагрузками пластины жесткости можно не использовать, чтобы снизить общую стоимость проекта.
