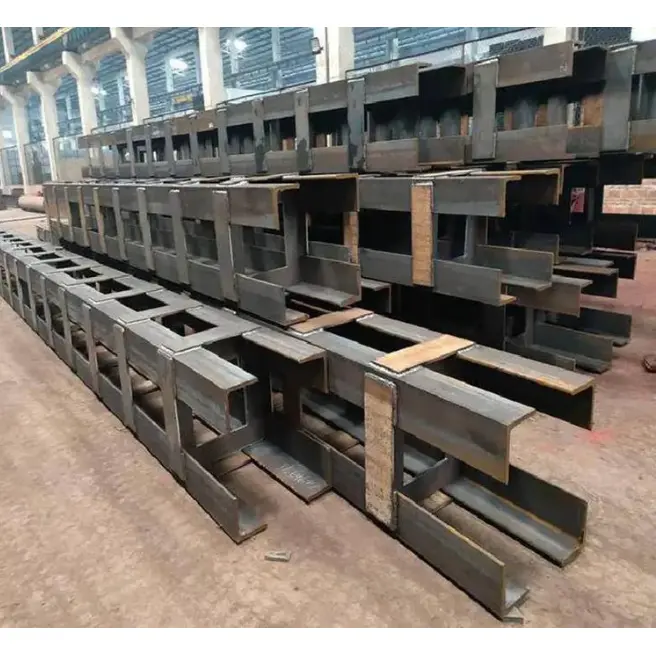

ХАЙШЭНпоставки по индивидуальному заказуФасонная колонна из конструкционной сталирешения для проектов, в которых обычные квадратные, круглые или двутавровые колонны не могут адекватно удовлетворить архитектурную планировку, требования к соединениям или условия несущей способности. Сочетая гибкую конструкцию поперечного сечения с прецизионным изготовлением, эти колонны обеспечивают практический способ объединить структурные характеристики с эффективным использованием пространства.
Фасонная колонна из конструкционной стали представляет собой индивидуальный вертикальный несущий элемент нестандартного поперечного сечения. В отличие от обычных колонн, он может быть изготовлен в Г-образной, Т-образной, крестообразной, многоугольной, переменного сечения, изогнутой или других конфигурациях в зависимости от проекта. Эта гибкость делает его особенно ценным для углов зданий, скрытых стеновых колонн, нестандартных архитектурных пространств, большепролетных конструкций и зон, подверженных эксцентричной или разнонаправленной нагрузке.
Для инженеров, архитекторов, подрядчиков и специалистов по закупкам выбор правильной колонны — это не просто вопрос выбора стали достаточной прочности. Также необходимо учитывать геометрию, направление соединения, точность изготовления, сейсмические требования, защиту от коррозии, условия установки и общее использование пространства. Колонна правильной формы может устранить эти факторы как часть интегрированного структурного решения.
1. Что такое фасонная колонна из конструкционной стали?
3. Каковы основные преимущества?
4. Какие материалы и эксплуатационные параметры имеют значение?
5. Как изготавливается фасонная колонна из конструкционной стали?
6. Где используются колонны из фасонной конструкционной стали?
7. Чем они отличаются от обычных колонок?
8. Как покупателям следует выбрать правильную колонку?
Колонна из профилированной конструкционной стали — это вертикальный конструктивный элемент, поперечное сечение которого специально спроектировано за пределами обычного прямоугольного, круглого или стандартного формата Н-образного сечения. Его можно изготовить путем сборки стальных пластин, структурных профилей, полых профилей или стальных труб и соединения их с помощью контролируемых процессов сварки и изготовления.
Основная цель — решить структурные или архитектурные проблемы, которые стандартные колонны не могут эффективно решить. Например, колонне, расположенной в углу здания, возможно, придется оставаться на одном уровне с двумя стенами, а не выступать в полезное внутреннее пространство. Колонна L-образной формы может решить эту проблему, сохраняя при этом требуемый путь нагрузки.
Аналогичным образом, центральная колонна, принимающая лучи с разных направлений, может выиграть от крестообразной конфигурации. Колонны переменного сечения и изогнутые колонны также могут поддерживать отличительные архитектурные фасады, в которых трудно интегрировать постоянный традиционный профиль.
Согласно спецификациям продукции HAISHENG, типичные конфигурации включают L-образные, Т-образные, крестообразные, многоугольные, композитные, переменного сечения и изогнутые колонны. Проектирование может быть разработано в соответствии со строительными чертежами, условиями площадки, точками подключения и требованиями к несущей способности конкретного проекта.
Разная геометрия зданий требует разных конструктивных решений. Следующие конфигурации относятся к наиболее полезным вариантам для нестандартной стальной конструкции:
| Конфигурация | Типичное применение | Ключевое преимущество |
|---|---|---|
| L-образная колонна | Углы зданий и пересечения стен | Плотно прилегает к стенам и уменьшает внутренние препятствия |
| Т-образная колонна | Центры стен, коридоры и края стен | Обеспечивает сбалансированную поддержку при интеграции со стенами. |
| Крестообразная колонна | Центральные ядра конструкции и разнонаправленные соединения балок | Облегчает соединения с нескольких направлений |
| Z-образная колонна | Нестандартные планы этажей и специализированные структурные зоны | Адаптируется к сложным пространственным конструкциям |
| Многоугольная колонна | Архитектурные сооружения и большепролетные проекты | Сочетает индивидуальную геометрию со структурными требованиями. |
| Столбец переменного сечения | Высотные конструкции и архитектурные фасады | Позволяет изменять размеры секций в зависимости от нагрузки или конструкции. |
| Изогнутая колонна | Изогнутые фасады и самобытные архитектурные проекты | Поддерживает сложные визуальные и геометрические требования. |
Наиболее подходящую конфигурацию следует определять посредством конструктивных расчетов, а не выбирать исключительно по внешнему виду. Геометрия поперечного сечения, толщина пластины, высота колонны, условия нагрузки, детали соединений и применимые нормы проектирования — все это влияет на окончательную конструкцию.
Наиболее очевидным преимуществом является геометрическая гибкость. Вместо того, чтобы заставлять планировку здания размещать стандартную колонну, инженеры могут адаптировать колонну к конструкции. Это особенно полезно для углов, пересечений стен, смещенных уровней пола, неправильных планов и ограниченных зон установки.
Когда колонну можно интегрировать в стену, это может уменьшить количество полезной площади пола, потерянной из-за выступов конструкции. Это может быть полезно в жилых зданиях, коммерческих помещениях, общественных объектах и сборных конструкциях, где важна эффективность внутреннего планирования.
Колонны специальной формы могут обеспечить несколько поверхностей соединения балок, раскосов и других элементов конструкции. Например, крестообразная конфигурация может быть разработана для ситуаций, когда элементы конструкции сходятся с нескольких направлений.
Регулируя ширину плеч, толщину пластины и общее поперечное сечение, инженеры могут изменять распределение конструкционного материала и влиять на жесткость по различным осям. Это делает фасонные колонны полезными для проектов с необычными условиями вертикальной, боковой или эксцентричной нагрузки.
Многие сложные производственные операции могут быть завершены до поставки. Резку, сборку, сварку, правку, торцевую обработку, крепление пластин, проверку и обработку поверхности можно координировать в контролируемой производственной среде. Это может сократить объем производства, необходимого на строительной площадке.
Выбор материала должен соответствовать структурным расчетам проекта, условиям окружающей среды, температурным требованиям и применимым стандартам. HAISHENG указывает Q235B и Q355B в качестве основных вариантов материалов, а Q355NL и Q355GJ доступны для особых требований к низким температурам или высокой сейсмичности.
| Параметр | Типичная спецификация |
|---|---|
| Первичные материалы | К235Б, К355Б |
| Специальные варианты материалов | Q355NL, Q355GJ |
| Толщина пластины/конечности | Примерно 8–60 мм в зависимости от исполнения |
| Ширина одной конечности | Примерно 100–600 мм в зависимости от конфигурации |
| Типичная длина сегмента | 9 м или 12 м; сегментированная конструкция для большей высоты |
| Прямолинейность колонны | ≤ л/1000 |
| Отклонение размеров поперечного сечения | Примерно ±2–3 мм |
| Толщина опорной пластины | Примерно 16–60 мм |
| Диапазон анкерных болтов | М20–М64 по проекту |
Для справки: Q235B обычно используется для стандартных конструкций, тогда как Q355B обеспечивает более высокий предел текучести и подходит для тяжелых, высотных и требовательных конструкций. Выбор материала всегда следует проверять на соответствие техническим требованиям проекта и местным нормам и правилам строительства.
Для защиты от коррозии одинаково важны подготовка поверхности и выбор покрытия. Типичная система может включать дробеструйную очистку до Sa2,5 с последующим нанесением богатой цинком грунтовки, промежуточного покрытия и верхнего покрытия. Для более агрессивных сред, например, в прибрежных районах, можно также рассмотреть возможность горячего цинкования.
Точное производство особенно важно, поскольку нестандартная геометрия оставляет меньше места для неконтролируемых ошибок изготовления. Типичный технологический процесс производства включает в себя следующие этапы:
Для критически важных соединений конструкций неразрушающий контроль может быть включен в план контроля качества. Компания HAISHENG определяет сварные швы класса I и 100% ультразвуковой контроль для основных соединений балок и колонн и сварных швов основных соединений в применимых конфигурациях.
Универсальность индивидуальной геометрии делает эти колонны подходящими для проектов, в которых сложно интегрировать стандартные структурные секции.
Они особенно полезны, когда структурные и архитектурные требования совпадают. Вместо того, чтобы рассматривать колонну как стандартную товарную секцию, весь элемент можно спроектировать как часть конструктивной системы здания.
| Особенность | Фасонная колонна из конструкционной стали | Обычный H-образный профиль | Круглая полая секция |
|---|---|---|---|
| Гибкость поперечного сечения | Очень высокий; индивидуальная геометрия | Стандартная геометрия | Стандартная круглая геометрия |
| Интеграция в стену | Отлично подходит для выбранных макетов | Умеренный | Умеренный |
| Разнонаправленные соединения | Может быть спроектирован для нескольких направлений подключения. | Более естественно подходит для первичных ортогональных осей | Соединения могут быть расположены вокруг секции, но могут потребовать специальной детализации. |
| Архитектурная адаптивность | Отличный | Умеренный | Хороший |
| Раздел переменных | Доступный | Ограничено без дополнительного изготовления | Возможно, но требует индивидуального изготовления. |
| Типичное использование | Сложные и нестандартные конструкции | Обычные стальные рамы | Открытые колонны и специализированные конструкции |
Это сравнение не означает, что фасонная колонна всегда лучше. Стандартные секции остаются очень экономичными и эффективными, если их геометрия соответствует проекту. Ценность фасонной колонны из конструкционной стали проявляется, когда обычные профили создают компромиссы в пространстве, соединениях, архитектурной форме или конструктивных характеристиках.
Подрядчикам, инженерам-строителям и группам по закупкам, которые ищут китайского производителя или поставщика, перед размещением заказа необходимо подтвердить несколько факторов.
Надежный производитель должен иметь возможность преобразовать технические чертежи в контролируемый производственный процесс, сохраняя при этом прослеживаемость от сырья до готового компонента.
Его основная цель — создать несущую колонну, которая может адаптироваться к архитектурным макетам, необычным требованиям к соединениям, ограниченному пространству, эксцентричной нагрузке или сложным структурным конструкциям, для которых стандартные колонны не подходят.
Да. Поперечное сечение, размеры, марка стали, толщина пластины, высота, соединительные пластины, ребра жесткости, опорные пластины и обработка поверхности могут быть настроены в соответствии с техническими чертежами и требованиями проекта.
Q235B и Q355B являются распространенным выбором. В зависимости от условий проекта Q355NL или Q355GJ могут рассматриваться для конкретных низкотемпературных или высокосейсмических применений.
При правильном проектировании их можно использовать в высотных и тяжелых конструкциях. Окончательный проект должен быть проверен посредством структурных расчетов и соответствовать применимым строительным нормам.
Да. В зависимости от окружающей среды варианты защиты могут включать многослойные системы покрытия или горячее цинкование. Соответствующая обработка должна быть указана в соответствии с условиями воздействия и требованиями проекта.
Полезная информация включает в себя структурные чертежи, размеры колонн, тип поперечного сечения, марку стали, количество, необходимую длину, детали соединений, обработку поверхности, требования к проверке, пункт назначения доставки и применимые стандарты.
A Фасонная колонна из конструкционной сталипредлагает эффективное решение, когда обычные стальные профили не могут одновременно удовлетворить структурные, архитектурные требования и требования к использованию пространства. От угловых колонн L-образной формы и стеновых колонн T-образной формы до крестообразных, многоугольных, изогнутых конфигураций и конфигураций переменного сечения, индивидуальная геометрия позволяет структурной системе адаптироваться к проекту, а не заставлять проект адаптироваться к стандартному профилю. Для покупателей, ищущих надежного китайского производителя и универсального поставщика стальных конструкций, HAISHENG предлагает изготовление по индивидуальному заказу на основе чертежей, требований к материалам, деталей соединений, размеров, требований к проверке и потребностей в обработке поверхности. Если вы планируете проект нестандартной стальной конструкции и вам нужны индивидуальные размеры колонн, техническая консультация или ценовое предложение по проекту,связаться с намичтобы обсудить ваши требования и разработать подходящее решение для профилированных стальных колонн.
