Кровельные панели из гофрированной стали для несущих зданий являются наиболее широко используемыми кровельными материалами в системах стальных конструкций. В качестве базовой основы в этих продуктах используется горячеоцинкованная сталь или сталь с алюминиево-цинковым покрытием, имеющая цветное защитное покрытие с рулонным покрытием и формованная в стандартные профили методом холодной прокатки. Полная система включает в себя кровельные панели, крепления, изоляционные слои, водонепроницаемые мембраны, прогоны и различные компоненты отделки, создавая комплексную сборку, охватывающую все этапы: от несущего основания до гидроизоляции поверхности, изоляции и отделки кромок.
Эти панели, характеризующиеся легким весом, высокой эффективностью конструкции и настраиваемыми уровнями коррозионной стойкости, подходят для стандартных складов и заводов, а также для крупнопролетных пространственных каркасов и изогнутых сетчатых крыш. Сочетая в себе характеристики, затраты на строительство и долговечность, они являются предпочтительным выбором для проектов кровли со стальными конструкциями.
В качестве наружного слоя в кровельных панелях из гофрированной стали для несущих зданий используется горячеоцинкованная профилированная сталь или сталь с алюминиево-цинковым покрытием. В сочетании с изоляционными материалами, гидроизоляционными аксессуарами, крепежными элементами и элементами отделки они устанавливаются на стальные прогоны C- или Z-образного сечения, образуя целостную конструкцию кровельного ограждения. Система обеспечивает такие важные функции, как герметизация крыши, гидроизоляция, теплоизоляция и ветроустойчивость, выступая в качестве основного кровельного решения для легких стальных зданий, пространственных каркасов и проектов сетчатых оболочек.
2.1 Основные материалы включают горячеоцинкованную сталь и сталь с горячеоцинкованным покрытием Al-Zn; Общие спецификации покрытия включают AZ150, AZ180 и AZ275.
2.2 Поверхность имеет цветное запеченное покрытие, доступное в трех типах покрытия: полиэстер (PE), полиэстер высокой прочности (HDP) и поливинилиденфторид (PVDF), выбранных в зависимости от условий окружающей среды внутри и снаружи и требований к устойчивости к коррозии.

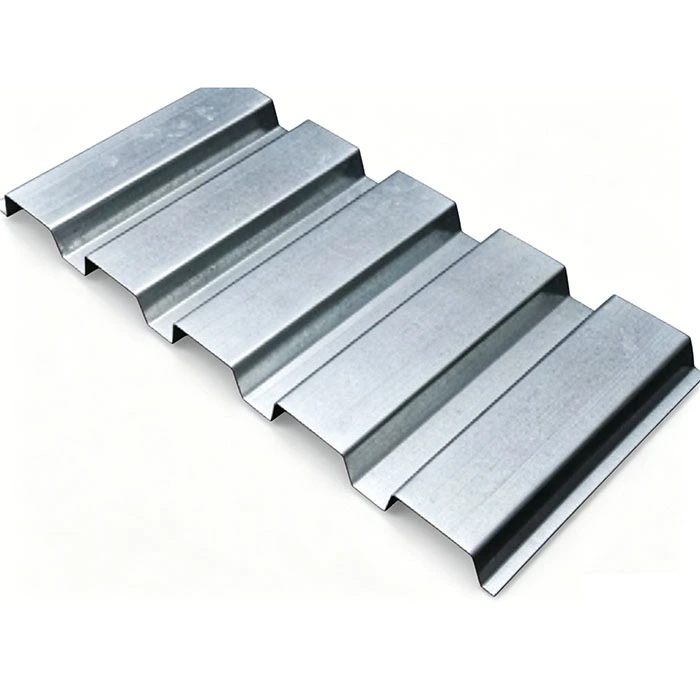

3.1 Стандартные перекрывающиеся стальные листы с цветным покрытием: Включает два распространенных профиля — Тип 840 и Тип 900. Они крепятся с помощью открытых саморезов и широко используются для стандартных заводских зданий и складов.

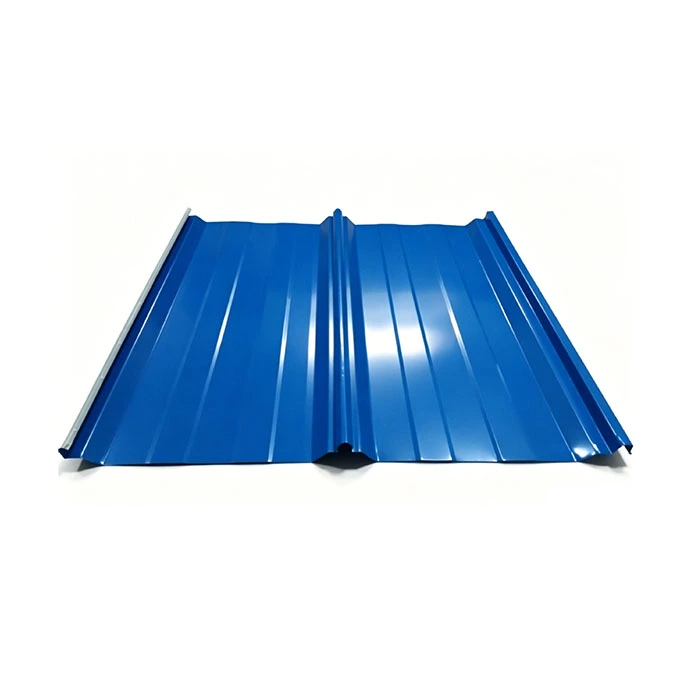

3.2 Кровельные панели со стоячим фальцем: включают модели 470 и 475. Они имеют метод установки со скрытым зажимом без открытых винтов и обеспечивают отличные гидроизоляционные характеристики; они подходят для большепролетных и изогнутых кровельных конструкций, таких как пространственные каркасы и сетчатые оболочки.
1.1 Панели серии 840/900 с нахлесточным швом: толщина панели 0,4–0,8 мм; имеет боковые соединения внахлест, закрепленные открытыми саморезами.
1.2 Панели со стоячим фальцем серии 470/475: Толщина панели 0,6–1,0 мм; используется конструкция соединительного шва «папа-мама», установленная с помощью скрытых зажимов.
1.3 Рекомендации по выбору материала: Для стандартных проектов внутри страны используйте подложки с покрытием Al-Zn и стандартной полиэфирной краской; для прибрежных или химически агрессивных зон отдавайте предпочтение подложкам из Al-Zn (AZ275) с верхними покрытиями из фторуглерода (PVDF).
2.1 Скользящие скрытые зажимы: разработаны специально для панелей со стоячим фальцем; изготовлен из горячеоцинкованной стали; компенсирует тепловое расширение и сжатие панелей.
2.2 Саморезы и водонепроницаемые шайбы: используются для крепления панелей с нахлесточным швом; Шайбы изготовлены из резины EPDM, что обеспечивает длительную водонепроницаемость.
2.3 Вспомогательные аксессуары: Заклепки и бутиловая уплотнительная лента; Используется для герметизации и усиления перекрытий панелей и стыков гидроизоляции, предотвращая просачивание капиллярной воды.
Использует полипропиленовую водонепроницаемую дышащую мембрану, установленную между изоляционным слоем и кровельными панелями из гофрированной стали для несущих зданий; он блокирует проникновение внешней жидкой воды, одновременно позволяя парам внутренней влаги выходить, предотвращая сырость изоляции, рост плесени и ухудшение тепловых характеристик.
4.1 Изоляционные плиты из минеральной ваты: толщина 50–150 мм; соответствует нормам пожарной безопасности класса А и требованиям дымотоксичности; подходит для производственных цехов, складов опасных химических веществ и объектов, подлежащих строгому контролю пожарной безопасности.
4.2 Одеяла из стекловаты: толщина 50–150 мм; теплопроводность ≤0,042 Вт/(м·К); предлагает отличное соотношение цены и качества; широко применяется в стандартных легких стальных промышленных зданиях без особых требований пожарной безопасности. 4.3 Вспомогательные компоненты: Изоляционная опорная сетка и специальные изоляционные зажимы расположены поперек прогонов, чтобы предотвратить провисание или разрыв гибкой изоляционной ваты.
В зданиях с высокой влажностью, например, в помещениях, где готовят, стирают или увлажняют воздух, необходимо установить пароизоляционную мембрану из полиэтилена. Его укладывают поверх прогонов и под изоляционным слоем, чтобы блокировать восходящую миграцию горячего влажного воздуха в помещении, тем самым предотвращая образование обширной конденсации и капание капель внутри изоляционного слоя зимой.
В несущем основании используются горячеоцинкованные стальные прогоны C- и Z-образного сечения (характеристики от C100–C250 и Z140–Z220), которые крепятся болтами к опорам на стальных балках или верхним поясам пространственной рамы. Вспомогательные компоненты, в том числе стержни провисания прогонов, горизонтальные стойки и коленные раскосы, используются для ограничения бокового скручивания прогонов и сопротивления поперечным ветровым нагрузкам на крыше.
Включает коньковые заглушки, отделку края фронтона, внутренний угловой оклад, затворы карниза и краевую отделку панелей дневного освещения, обеспечивая полное покрытие всех стыков и углов крыши (как внутренних, так и внешних). Система включает в себя желоба из стали с цветным покрытием или желоба из нержавеющей стали 304 заводского изготовления в сочетании с антикоррозийными водосточными трубами из ПВХ, оцинкованными бункерами для дождевой воды и компенсаторами, образующими законченную организованную дренажную систему.
Используются панели дневного освещения из FRP (пластика, армированного стекловолокном) или ПК (поликарбоната). Эти панели имеют профили, которые идеально соответствуют модулям кровельных панелей, обеспечивая бесшовное перекрытие. Обычно они располагаются через каждые 2–3 отсека, чтобы обеспечить естественное дневное освещение объекта и снизить потребление энергии для искусственного освещения.
Конфигурация: стальной лист с цветным покрытием с профилем 840 + однослойная стекловата толщиной 50 мм + стальные прогоны C120 + стандартные аксессуары для отделки из стали с цветным покрытием. Эта конфигурация предлагает простую структуру и низкую стоимость; он подходит для временных складов или простых складских помещений для таких материалов, как песок и гравий, где нет строгих требований к теплоизоляции или огнестойкости.
Конфигурация: стальная кровля цвета модели 900 + изоляция из минеральной ваты толщиной 100 мм + пароизоляция из полиэтилена + стальные прогоны C/Z-профиля + сборный желоб и система водосточной трубы. Эта сборка предлагает сбалансированное сочетание огнестойкости, теплоизоляции и гидроизоляции. Он подходит для общепромышленных предприятий в дождливых внутренних регионах и представляет собой наиболее широко применяемое на сегодняшний день стандартизированное решение.
Конфигурация: панели со стоячим фальцем модели 470 + водонепроницаемая дышащая мембрана + минеральная вата толщиной 100–150 мм + горячеоцинкованные раздвижные опоры + полный набор индивидуальных отливов и желобов из нержавеющей стали. Система не имеет открытых крепежных отверстий, выдерживает тепловое расширение/сжатие в пределах ±25 мм и обеспечивает превосходную устойчивость к деформации, сильному ветру и проникновению воды. Кровельные панели из гофрированной стали для несущих зданий подходят для каркасных и изогнутых сетчатых крыш с пролетами более 60 метров.
Для стандартных сухих проектов внутри страны вес покрытия Al-Zn составляет не менее AZ150; для регионов вдоль рек с умеренными кислотными дождями выбирается AZ180; для прибрежных зон с солевыми брызгами или в средах с химической дымовой коррозией используется покрытие AZ275 в сочетании с фторуглеродным верхним слоем ПВДФ для замедления старения краски.
Для стальных аксессуаров, таких как прогоны, скрытые зажимы и стяжки, толщина покрытия, нанесенного на заводе-изготовителе методом горячего цинкования, составляет не менее 80 мкм. Края разреза ремонтируются на месте с использованием цинкового покрытия холодным напылением (с содержанием цинка >95%) для предотвращения распространения ржавчины с поверхностей разреза.
Уклон крыши рассчитан на уклон 1:100–1:200, что обеспечивает плавный сток воды по ендовам. В перекрывающихся панелях используется двойной шов внахлест, герметизированный бутиловой лентой, а в панелях со стоячим фальцем используется механический замок без перфорации; это исключает утечку воды из крепежных отверстий или зазоров в источнике, что делает систему пригодной для продолжительных сильных дождей.
Имея собственный вес всего 0,05–0,12 кН/м² — менее одной двадцатой веса бетонной кровли — эти панели устраняют необходимость армирования основных стальных балок, элементов пространственного каркаса или независимых фундаментов зданий; для большепролетных крыш без колонн это напрямую снижает стоимость основной стальной конструкции на 12–18%.
Лакокрасочные покрытия доступны в трех классах долговечности: PE (полиэстер) для внутренних районов (гарантия 5–8 лет), HDP (высокопрочный полиэстер) для дождливых регионов (10–15 лет) и PVDF (фторуглерод) для прибрежных районов (более 20 лет). Покрытие Al-Zn (алюминий-цинк) на подложке обеспечивает жертвенные антикоррозионные свойства, позволяя автоматически образовывать защитную оксидную пленку на любых поврежденных участках.
Установка полностью сухая; нет необходимости в затвердевании бетона, опалубке или мокрых работах, а работа не останавливается из-за минусовой температуры, дождя или снега. Панели, формованные механическим методом, устанавливаются непосредственно на месте, что позволяет возвести крышу площадью 10 000 м² всего за 15 рабочих дней, что составляет одну пятую времени, необходимого для бетонной кровли.
Панели выдерживают вес одного человека при обслуживании; Локальную ржавчину или повреждение можно устранить путем замены отдельных панелей без демонтажа всей крыши. Модернизация фотоэлектрических креплений или осевых вентиляторов требует минимального усиления конструкции, что позволяет снизить затраты на модификацию. Выброшенные панели на 100% подлежат вторичной переработке как сталь, их можно переплавлять и повторно прокатывать.
Подложка с цветным покрытием негорючая; в сочетании с изоляцией из минеральной ваты класса А он соответствует огнестойкости в течение 0,5 часа, необходимой для промышленных объектов. Производство и монтаж не образуют строительного мусора, что снижает выбросы твердых отходов на 90% по сравнению с бетонной кровлей и соответствует международным стандартам сертификации зеленого строительства.
Бетонные крыши имеют большой собственный вес и стоимость фундамента, требуют 3–6 месяцев мокрого строительства на месте, не могут быть согнуты для установки на изогнутые решетчатые оболочки и со временем страдают от необратимого растрескивания и протечек. Напротив, эти кровельные панели из гофрированной стали для несущих зданий легкие, обеспечивают короткое время строительства, могут быть согнуты в нестандартную форму и позволяют легко устранять утечки.
Хотя Al-Mg-Mn обеспечивает немного лучшую гидроизоляцию, стоимость единицы его материала более чем на 40% выше, чем у стали с цветным покрытием, а его более низкая твердость делает его склонным к образованию вмятин от падающих предметов; при стандартном давлении ветра и агрессивных условиях сталь с покрытием Al-Zn работает одинаково хорошо, обеспечивая при этом значительно более высокую экономическую эффективность.
Глиняная черепица слишком тяжела для большепролетных крыш из стальных конструкций и пригодна только для малоэтажных кирпично-бетонных зданий; асбестовая плитка страдает от плохой долговечности и высокой хрупкости и — из-за экологических норм, запрещающих использование асбеста — запрещена в зарубежных проектах, тогда как сталь с цветным покрытием полностью соответствует требованиям и обеспечивает превосходную ударопрочность.
Проверка оригинальных отчетов производителя о материалах и протоколов испытаний цинкового покрытия для рулонов стали, оцинкованной горячим способом или с покрытием Al-Zn; используйте толщиномеры покрытия для выборочной проверки значений AZ на месте и осматривайте поверхность на предмет царапин, пустот покрытия или белых пятен окисления; возвращать несоответствующее сырье непосредственно на сталелитейный завод.
Используйте мостовой кран для загрузки рулона на гидравлический разматыватель; разматыватель выравнивает стальную полосу с постоянной скоростью, используя фотоэлектрическую систему выравнивания, чтобы поддерживать отклонение в пределах ± 2 мм, предотвращая перекос панели во время формовки.
Панели с нахлесточным швом формируются с использованием 12 комплектов роликов с шириной перекрытия 50 мм, оставленной по краю; В панелях со стоячим фальцем используется 16 наборов специализированных формовочных роликов для создания взаимосвязанных охватывающих и охватывающих соединений, обеспечивая зазор между швами ≤0,3 мм.
Нарезка на заданную длину по чертежам; стандартные панели (до 12 м) разрезаются для автомобильной перевозки, а сверхдлинные панели разрезаются на секции; Края разреза зачищены от заусенцев и сняты напряжения, чтобы предотвратить будущую коррозию на месте разреза.
Измерьте эффективную ширину покрытия, высоту ребер и толщину панели, а также выборочную проверку адгезии лакокрасочной пленки; Панели со стоячим фальцем проходят дополнительные испытания на растяжение шва, чтобы убедиться, что устойчивость к ветровой нагрузке соответствует стандартам.
На поверхность панели нанесена прозрачная полиэтиленовая защитная пленка для предотвращения царапин при транспортировке; Кровельные панели из гофрированной стали для несущих зданий скреплены перекрестно и помещены на опорные блоки из твердой древесины; технические характеристики (тип профиля, длина, идентификатор проекта) нанесены распылением на внешней стороне; а для заказов на морские перевозки применяется дополнительная водонепроницаемая стретч-пленка.
После разрезания основных рулонов стали с цветным покрытием на гибочных станках с ЧПУ изготавливаются такие компоненты, как заглушки, отливы, желоба и торцевые затворы; Радиусы изгиба стандартизируются в три раза больше толщины панели, чтобы предотвратить растрескивание или отслоение краски во время изгиба.
Горячеоцинкованные саморезы, шайбы из EPDM, скользящие кронштейны и уплотнительные ленты упаковываются индивидуально по типу и поставляются той же партией, что и кровельные панели, что обеспечивает единообразие вспомогательных покрытий и лакокрасочного покрытия.
|
Тип панели |
Эффективная ширина |
Высота волны |
Метод крепления |
|
840 Панель коленей |
840 мм |
35 мм |
Открытые самосверлящие винты |
|
Панель 900 кругов |
900 мм |
25 мм |
Открытые самосверлящие винты |
|
470 Панель со стоячим фальцем |
470 мм |
65 мм |
Скрытая скользящая опора |
|
475 Панель со стоячим фальцем |
475 мм |
65 мм |
Скрытая фиксированная опора |
Марка основания: TS280 (обычная зона), TS350 (зона с сильным ветром).
Предел прочности: 380~520МПа
Коэффициент теплового расширения: 1,2×10⁻⁵/℃
Сухая пленка поверхностной краски: PE 20–25 мкм, HDP 25–30 мкм, ПВДФ 25–35 мкм.
Справочный вес: 0,5 мм = 4,0 кг/м², 0,6 мм = 4,8 кг/м².
Сопротивление ветра: базовое давление ветра 0,55 ~ 1,0 кПа с усилением Z-прогона.
Диапазон скольжения скользящей опоры: ± 25 мм
Параметр минеральной ваты: Плотность 100-150 кг/м³, класс огнестойкости А.
В зависимости от местных условий проекта, включая давление ветра, снеговую нагрузку, класс коррозии и нормы пожарной безопасности, мы предоставляем бесплатные решения по подбору профилей кровли, покрытий и изоляционных слоев, снижая риск будущих доработок, связанных с гидроизоляцией или ветроустойчивостью.
Специализированная влагонепроницаемая и воздухонепроницаемая упаковка для морских перевозок включает защитные уголки и секционное разделение панелей для предотвращения повреждений от океанских солевых брызг и деформации поверхности.
Руководство по удаленной установке предоставляется на китайском и английском языках; гарантия на покрытие основания 15 лет для внутренних территорий и 8 лет для прибрежных территорий; гарантия на лакокрасочное покрытие, исходя из срока службы конкретного покрытия; и пожизненная поставка сменных аксессуаров.
1 Является ли покрытие фторуглеродом (ПВДФ) обязательным для прибрежных проектов?
Для объектов в пределах 5 км от побережья или в химических промышленных зонах обязательным является использование подложки AZ275 в сочетании с фторуглеродным покрытием ПВДФ; для районов в 5–20 км от побережья с умеренными солевыми брызгами можно использовать подложку AZ275 с покрытием HDP (полиэстер высокой прочности), чтобы сбалансировать стоимость и долговечность.
2 Можно ли использовать кровельные панели из гофрированной стали для несущих зданий для изогнутых крыш с пространственным каркасом?
Для изогнутых крыш радиусом более 50 м внахлестку можно использовать панели типа 900; для сложных криволинейных поверхностей с более узкими радиусами панель со стоячим фальцем типа 470 обязательна для предотвращения деформации, растрескивания или протечек в нахлесточных соединениях.
3 Можно ли выбрать между пароизоляцией и водонепроницаемой дышащей мембраной?
Используйте пароизоляцию для помещений, склонных к сырости, и водонепроницаемую дышащую мембрану для наружных помещений, подверженных воздействию дождя; в регионах с повышенной влажностью и частыми осадками необходимо укладывать оба слоя, тогда как для простых сухих складов оба слоя можно вообще не использовать.
