Круглая стальная колонна

Круглые стальные колонны представляют собой вертикальные несущие элементы конструкции, состоящие в основном из круглых полых стальных труб. В инженерных приложениях они в основном выдерживают осевое сжатие, а также воспринимают изгибающие моменты, крутящие моменты и другие комбинированные нагрузки в зависимости от конфигурации конструкции. Эти колонны могут быть изготовлены из бесшовных или сварных круглых стальных труб; Конкретные параметры, такие как диаметр трубы, толщина стенки, марка материала и детали соединения, определяются на основе расчетных нагрузок, пролета, высоты здания, условий установки и условий эксплуатации. Ассортимент продукции выходит за рамки самого трубчатого корпуса и включает комплексную систему компонентов, таких как опорные плиты, накладки, ребра жесткости, пояски, косынки, фланцы, соединительные пластины, высокопрочные болты и подъемные приспособления.

Индивидуальное проектирование в сочетании с полными конфигурациями соединений для удовлетворения разнообразных потребностей проектов стальных конструкций:

Круглые стальные колонны изготавливаются определенной длины и деталей соединений на основе строительных чертежей. Система состоит из основного трубчатого корпуса, верхних и нижних торцевых соединений, соединительных аксессуаров и вспомогательных компонентов, организованных в пять модулей: корпус колонны, интерфейс основания колонны/фундамента, соединение верха колонны, соединение балки с колонной и вспомогательные аксессуары. Спецификации обычно обозначаются как φD×t×L, где D представляет собой внешний диаметр, t — толщину стенки, а L — длину компонента (например, φ219×8×6000 означает внешний диаметр 219 мм, толщину стенки 8 мм и длину 6000 мм). Стандартные внешние диаметры включают φ89, 114, 165, 219, 273, 325, 426, 530, 630 и более крупные размеры, при этом толщина стенок выбирается в зависимости от требований проекта.

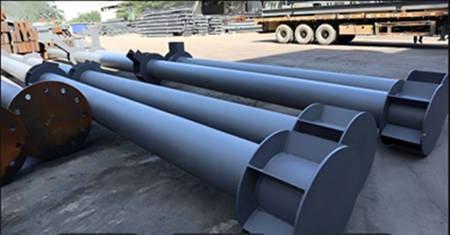

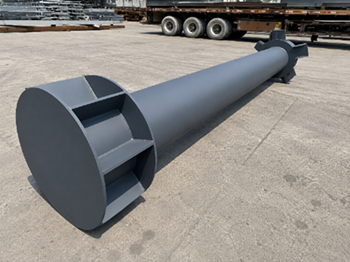

Для сверхдлинных колонн можно использовать сегментное изготовление с учетом ограничений транспортировки, подъема и строительства на месте, при этом соединения выполняются через фланцы или сварные соединения. Основания колонн могут быть оснащены опорными плитами, анкерными болтами, прокладками и выравнивающими элементами в зависимости от типа фундамента; верхние части колонн могут быть оснащены накладками, соединительными креплениями или фланцами; а соединения балки с колонной могут включать выступы, косынки, соединительные пластины или зажимы — как указано на чертежах — для соединения трубчатой ​​колонны с верхними конструкциями, такими как стальные балки, фермы или пространственные рамы.

Ключевые преимущества и преимущества круглых стальных несущих колонн:

1. Сбалансированное распределение нагрузки, повышенная устойчивость конструкции.

Круглое поперечное сечение обеспечивает равномерное распределение нагрузки во всех направлениях, что делает его идеальным для условий осевого сжатия и разнонаправленной нагрузки.

2. Гладкий внешний вид, эстетическая привлекательность

Гладкий изогнутый профиль придает изысканный вид, сочетая несущую способность конструкции с общей архитектурной эстетикой.

3. Низкое сопротивление ветру, подходит для наружных проектов.

Круглый профиль минимизирует сопротивление ветра, что делает его подходящим для конструкций под открытым небом, таких как навесы, беседки и стадионы.

4. Полая конструкция, удобная транспортировка и подъем.

Оптимизирует баланс между несущей способностью и собственным весом, одновременно удовлетворяя проектным требованиям, облегчая транспортировку, подъем и установку на месте.

5. Универсальные варианты защиты от коррозии для сложных условий эксплуатации.

Поддерживает различные антикоррозионные обработки, такие как напыление и горячее цинкование, что позволяет разрабатывать решения, адаптированные к конкретным средам, таким как влажная среда или условия на открытом воздухе.

6. Настройка на основе чертежей, гибкая адаптация проекта.

Настраиваемые характеристики, включая внешний диаметр, толщину стенок, длину, соединительные пластины, опорные пластины и закладные детали, отвечают разнообразным потребностям проектов стальных конструкций.

Стандартизированный технологический процесс, обеспечивающий качество готовых круглых стальных колонн:

Круглые стальные колонны представляют собой конструктивные элементы, спроектированные по индивидуальному заказу; их качество зависит не только от исходного стального материала, но и от важнейших этапов обработки, таких как резка, прокатка, сварка, правка, сборка соединений и антикоррозионная обработка.

Ключевые этапы производства и обработки включают в себя:

Проверка сырья → Компоновка и резка → Прокатка и формовка → Сварка корпуса колонны → Проверка сварных швов → Закругление и выпрямление → Обработка торцов и фасок → Сборка опорных пластин, верхних пластин и соединений → Сварка соединений → Резка отверстий и окончательное выравнивание → Удаление ржавчины и антикоррозийная обработка → Окончательный контроль, маркировка, упаковка и отправка.

Бесшовные круглые колонны производятся путем дальнейшей обработки готовых бесшовных стальных труб. Сварные круглые колонны требуют дополнительных этапов, таких как резка стальных листов, прокатка и продольная сварка, что делает их особенно подходящими для проектов, требующих больших диаметров, толстых стен или нестандартных размеров.

После сварки соответствующие сварные швы подвергаются неразрушающему контролю (НК) в соответствии с проектными условиями; Готовая деталь проходит окончательную проверку точности размеров, качества сварки и целостности антикоррозионного покрытия. Классы сварных швов, коэффициенты контроля и критерии приемки для различных проектов должны определяться в соответствии с проектной документацией и применимыми стандартами.

Основные области применения колонн из круглых стальных труб:

Здания со стальными конструкциями:

Вертикальные опоры для промышленных предприятий, складов и сборных стальных конструкций.

Масштабные площадки:

Стальные колонны и конструктивные опоры для стадионов, выставочных центров, длиннопролетных зданий, транспортных терминалов и т.д.

Навесы и дорожки:

Строительство входных навесов, стальных переходов, соединительных коридоров и связанных с ними опорных конструкций.

Ландшафтная архитектура:

Пейзажные беседки, декоративные колонны, фасады зданий и другие проекты, требующие баланса структурной целостности и эстетического дизайна.

Муниципальное и транспортное машиностроение:

Применимо к муниципальным сооружениям, мостовым конструкциям, стойкам ограждений и т. д. на основе инженерного проектирования.

Специализированные проекты стальных конструкций:

Для проектов, предполагающих высокую высоту, длинные пролеты, разнонаправленные соединения или сложные соединения, характеристики колонн из круглых труб и детальное проектирование соединений можно определить посредством структурного анализа. Область применения, указанная в оригинальной документации на продукт, включает промышленные предприятия, мосты, общественные объекты, муниципальные объекты, ландшафтный дизайн и сборные здания.

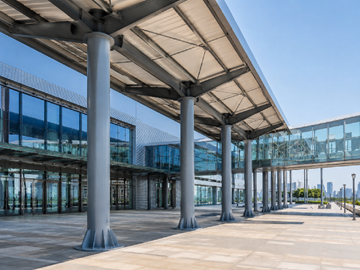

Практический пример: Колонны из круглых стальных труб для входного навеса и соединительного коридора выставочного центра:

В современном выставочном центре у входа используется длиннопролетный стальной навес, соединенный с системой коридоров здания. Проект требовал вертикальной поддержки навеса и коридоров, а также высоких стандартов архитектурной эстетики, пространства для передвижения и общего визуального воздействия; следовательно, колонны из круглых стальных труб были выбраны в качестве основных опорных элементов.

Колонны из круглых труб имеют чистый, обтекаемый профиль, который создает единый архитектурный язык наряду со стеклянными навесными стенами и современной стальной конструкцией крыши. Конструктивно колонны прикреплены к фундаменту с помощью опорных плит и элементов жесткости, а их верхние части соединяются со стальными балками и конструкцией крыши, образуя целостную систему поддержки навеса.

Часто задаваемые вопросы

В: Могут ли они быть настроены?

Да. Колонны из круглых труб могут быть изготовлены по индивидуальному заказу на основе технических чертежей с указанием внешнего диаметра, толщины стенки, длины, материала и типа соединения. Мы также обеспечиваем изготовление опорных плит, верхних плит, пластин жесткости, соединительных пластин, выступов, фланцев, закладных деталей и т. д. Для исключительно длинных компонентов изготовление может выполняться по частям — в зависимости от требований к транспортировке и установке — с соединениями, выполненными через фланцы или сварку.

Вопрос: Как обеспечивается стабильное качество?

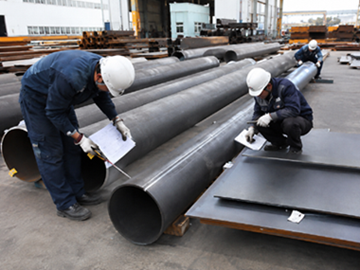

Процесс изготовления включает в себя такие этапы, как проверка сырья, резка, сварка, закругление и выпрямление, сборка соединений, сверление отверстий, антикоррозионная обработка и проверка конечного продукта. Неразрушающий контроль (НК) проводится после сварки в соответствии с проектными условиями. На этапе готового изделия проверяются точность размеров, качество сварных швов и антикоррозионных покрытий; Затем компоненты маркируются перед помещением на хранение или отправкой.

Вопрос: Надежна ли транспортировка?

Круглые стальные колонны могут быть изготовлены по секциям в зависимости от длины и условий проекта с использованием фланцевых или сварных соединений. Готовые компоненты маркируются, проверяются и упаковываются для отправки, что упрощает обращение с очень длинными компонентами.
